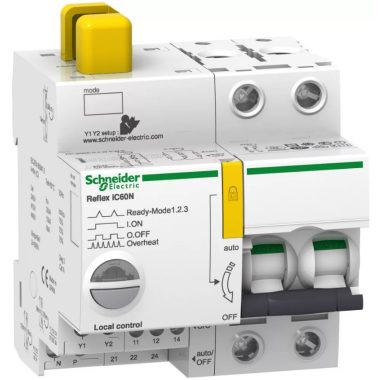

SCHNEIDER A9C61216 ACTI9 Reflex iC60N beépített megszakító vezérlés, 2P, B, 16A
 |
Schneider Villanyszerelői zsebkönyv 2026
ACTI9 Reflex iC60N beépített megszakító vezérlés, 2P, B, 16A
SCHNEIDER A9C61216 általános leírása:
A kismegszakítók más néven automaták az elektromos hálózatok egyik legfontosabb védelmi elemei. Feladatuk, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsák az áramkört, így megvédve az elektromos berendezéseket és a vezetékeket a károsodástól, valamint elkerülve a tűzveszélyt.
Működési elv
A kismegszakítók két fő részből állnak: egy elektromágneses és egy hőelemes kioldóból.
* Elektromágneses kioldó: Ez a rész a rövidzárlatok ellen nyújt védelmet. Amikor a hálózatban rövidzárlat keletkezik, a hirtelen megnövekedett áram erős mágneses teret hoz létre, amely az elektromágneses kioldót működésbe hozza, és megszakítja az áramkört.
* Hőelemes kioldó: A hőelemes kioldó a túlterhelés ellen véd. Ha az áram túl hosszú ideig halad át a vezetékben, a hőelemes kioldó felmelegszik és megolvad, így megszakítva az áramkört.
Típusok és jellemzők
* Kioldási karakterisztika: A kismegszakítók különböző kioldási karakterisztikával készülnek (B, C, D), amelyek a különböző terhelésekhez és alkalmazásokhoz igazodnak.
A kismegszakítók kioldási karakterisztikája:
Mi is az a kioldási karakterisztika?
A kismegszakító kioldási karakterisztikája azt határozza meg, hogy a készülék milyen gyorsan és milyen áramértéknél kapcsol ki. Más szavakkal, ez a karakterisztika megmutatja, hogy a kismegszakító hogyan reagál a különböző túlterhelési és rövidzárlati helyzetekben.
Miért fontos a kioldási karakterisztika?
A különböző elektromos hálózatokban eltérő terhelési viszonyok alakulhatnak ki. Például egy háztartási hálózatban más a terhelés, mint egy ipari környezetben. A kioldási karakterisztika biztosítja, hogy a kismegszakító a megfelelő időben és a megfelelő körülmények között kapcsoljon ki, így védve az elektromos berendezéseket és a vezetékeket.
A leggyakoribb kioldási karakterisztikák:
* B karakterisztika: Általános célú kismegszakítók, amelyeket elsősorban háztartási és könnyű ipari alkalmazásokban használnak. A túlterhelésre viszonylag lassabban reagálnak, de a rövidzárlatokat gyorsan megszakítják.
* C karakterisztika: Széles körben alkalmazott karakterisztika, amely a B karakterisztikánál gyorsabban reagál a túlterhelésre. Otthonokban és kisebb ipari létesítményekben is gyakran használják.
* D karakterisztika: Nagy indítóáramok esetén használják, például motorok indításakor. A túlterhelésre lassabban reagál, mint a B és C karakterisztikák, de a nagy rövidzárlati áramokat gyorsan megszakítja.
* K karakterisztika: Elektronikus eszközök védelmére alkalmas, mivel nagyon gyorsan reagál a rövidzárlatokra, de a túlterhelésre viszonylag lassan.
Miért fontos megérteni a kioldási karakterisztikát?
* Megfelelő kismegszakító kiválasztása: A kioldási karakterisztika alapján tudjuk kiválasztani a megfelelő kismegszakítót az adott alkalmazáshoz.
* Hibaelhárítás: Ha a kismegszakító gyakran kikapcsol, a karakterisztika alapján tudjuk megállapítani, hogy az ok túlterhelés vagy rövidzárlat.
* Védelem optimalizálása: A megfelelő karakterisztika kiválasztásával optimalizálhatjuk az elektromos hálózat védelmét.
Összefoglalva:
A kismegszakító kioldási karakterisztikája egy fontos paraméter, amely meghatározza a készülék viselkedését különböző terhelési körülmények között. A megfelelő karakterisztika kiválasztása elengedhetetlen az elektromos hálózat biztonságos és hatékony működéséhez.
A kismegszakítók további fontosabb jellemzői:
* Pólusszám: Egyfázisú és háromfázisú kismegszakítók léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a kismegszakító folyamatosan el tud vezetni.
* Névleges feszültség: A kismegszakítónak megfelelő feszültségszintre kell választani.
* Megszakítási képesség: Ez a legnagyobb áram, amelyet a kismegszakító biztonságosan megszakíthat.
Felhasználási területek
A kismegszakítókat széles körben alkalmazzák:
* Lakóépületek: Az elektromos hálózatok védelmére, a túláram és a rövidzárlat elleni védelem biztosítására.
* Ipari létesítmények: Gépek, berendezések védelmére.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerének védelmére.
Előnyök
* Biztonság: Megakadályozzák a tűzveszélyt és az elektromos berendezések károsodását.
* Megbízhatóság: Hosszú élettartamúak és megbízhatóan működnek.
* Egyszerű kezelhetőség: A legtöbb kismegszakító kézi úton is ki- és bekapcsolható.
* Szelektív működés: Lehetővé teszik a hibás áramkörök szelektív leválasztását.
Fontos tudnivalók
* A kismegszakítókat szakembernek kell kiválasztania és beépítenie.
* Rendszeresen ellenőrizni kell a kismegszakítók állapotát.
* A kismegszakítót soha ne cserélje nagyobb névleges áramú típusra!
* Ha a kismegszakító gyakran kikapcsol, hívjon szakembert.
Összefoglalva: A kismegszakítók nélkülözhetetlen elemei az elektromos hálózatoknak. Biztonságos és megbízható működést biztosítanak, megvédve az elektromos berendezéseket és a vezetékeket a károsodástól.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Manufacturer SCHNEIDERGyártói cikkszám A9C61216Lenght 16,5 cmCharacteristics BKompatibilitás PLC-velHeight 84 mmDepth 77 mmNévleges áramerősség (In) 16ANumber of poles 2PREACH A referencia nem tartalmaz SVHC-t a határérték felettROSH MegfelelőWidth 81 mmTermékcsalád ACTI9Type megszakító vezérlés[Us] névleges betáplálási feszültség 230 V AC/DC -50/60 HzVonalkód / EAN-kód 3606480455445Feszültség típusa - EF000187 ACBeépített mélység - EF000218 44.5Névleges áramerősség - EF000227 16Névleges feszültség - EF000228 415Frekvencia - EF000416 50 - 60Leoldási jellemző - EF000889 Bpólusok száma - EF001391 2Áramkorlátozó osztály - EF002568 0Túlfeszültségi kategória - EF002569 4Szennyeződési fokozat - EF002570 3Szélesség moduláris távolságok számában - EF002950 4.5Védettségi fokozat (IP) - EF005474 IP20Egyidejű kapcsolású nulla vezető - EF005997 NemNominális rövidzárlati megszakító kapacitás az EN 60898 szerint - EF006064 -Névleges rövidzárlati megszakító képesség az IEC 60947-2 szerint - EF006065 10Kibővített eszköz névleges kapcsoló áram - EF007680 1Segédeszköz névleges feszültsége - EF007683 230Segédberendezés vezérlő feszültség típusa - EF008071 ACKiegészítő berendezés a szállításkor csatolva - EF008149 Távvezérlés (Remote drive)Építési méret a DIN 43880 szerint - EFDE0025 3Gyártó SCHNEIDERItem number A9C61216
