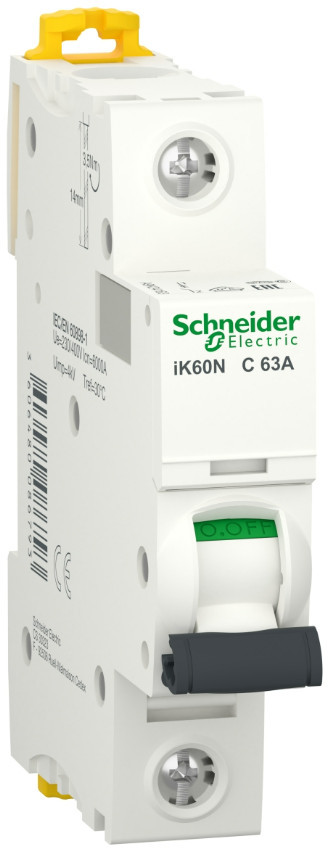

SCHNEIDER A9K24163 ACTI9 iK60N kismegszakító, 1P, C, 63A
 |
Schneider Villanyszerelői zsebkönyv 2026
ACTI9 iK60N kismegszakító, 1P, C, 63A
SCHNEIDER A9K24163 általános leírása:
A kismegszakítók más néven automaták az elektromos hálózatok egyik legfontosabb védelmi elemei. Feladatuk, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsák az áramkört, így megvédve az elektromos berendezéseket és a vezetékeket a károsodástól, valamint elkerülve a tűzveszélyt.
Működési elv
A kismegszakítók két fő részből állnak: egy elektromágneses és egy hőelemes kioldóból.
* Elektromágneses kioldó: Ez a rész a rövidzárlatok ellen nyújt védelmet. Amikor a hálózatban rövidzárlat keletkezik, a hirtelen megnövekedett áram erős mágneses teret hoz létre, amely az elektromágneses kioldót működésbe hozza, és megszakítja az áramkört.
* Hőelemes kioldó: A hőelemes kioldó a túlterhelés ellen véd. Ha az áram túl hosszú ideig halad át a vezetékben, a hőelemes kioldó felmelegszik és megolvad, így megszakítva az áramkört.
Típusok és jellemzők
* Kioldási karakterisztika: A kismegszakítók különböző kioldási karakterisztikával készülnek (B, C, D), amelyek a különböző terhelésekhez és alkalmazásokhoz igazodnak.
A kismegszakítók kioldási karakterisztikája:
Mi is az a kioldási karakterisztika?
A kismegszakító kioldási karakterisztikája azt határozza meg, hogy a készülék milyen gyorsan és milyen áramértéknél kapcsol ki. Más szavakkal, ez a karakterisztika megmutatja, hogy a kismegszakító hogyan reagál a különböző túlterhelési és rövidzárlati helyzetekben.
Miért fontos a kioldási karakterisztika?
A különböző elektromos hálózatokban eltérő terhelési viszonyok alakulhatnak ki. Például egy háztartási hálózatban más a terhelés, mint egy ipari környezetben. A kioldási karakterisztika biztosítja, hogy a kismegszakító a megfelelő időben és a megfelelő körülmények között kapcsoljon ki, így védve az elektromos berendezéseket és a vezetékeket.
A leggyakoribb kioldási karakterisztikák:
* B karakterisztika: Általános célú kismegszakítók, amelyeket elsősorban háztartási és könnyű ipari alkalmazásokban használnak. A túlterhelésre viszonylag lassabban reagálnak, de a rövidzárlatokat gyorsan megszakítják.
* C karakterisztika: Széles körben alkalmazott karakterisztika, amely a B karakterisztikánál gyorsabban reagál a túlterhelésre. Otthonokban és kisebb ipari létesítményekben is gyakran használják.
* D karakterisztika: Nagy indítóáramok esetén használják, például motorok indításakor. A túlterhelésre lassabban reagál, mint a B és C karakterisztikák, de a nagy rövidzárlati áramokat gyorsan megszakítja.
* K karakterisztika: Elektronikus eszközök védelmére alkalmas, mivel nagyon gyorsan reagál a rövidzárlatokra, de a túlterhelésre viszonylag lassan.
Miért fontos megérteni a kioldási karakterisztikát?
* Megfelelő kismegszakító kiválasztása: A kioldási karakterisztika alapján tudjuk kiválasztani a megfelelő kismegszakítót az adott alkalmazáshoz.
* Hibaelhárítás: Ha a kismegszakító gyakran kikapcsol, a karakterisztika alapján tudjuk megállapítani, hogy az ok túlterhelés vagy rövidzárlat.
* Védelem optimalizálása: A megfelelő karakterisztika kiválasztásával optimalizálhatjuk az elektromos hálózat védelmét.
Összefoglalva:
A kismegszakító kioldási karakterisztikája egy fontos paraméter, amely meghatározza a készülék viselkedését különböző terhelési körülmények között. A megfelelő karakterisztika kiválasztása elengedhetetlen az elektromos hálózat biztonságos és hatékony működéséhez.
A kismegszakítók további fontosabb jellemzői:
* Pólusszám: Egyfázisú és háromfázisú kismegszakítók léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a kismegszakító folyamatosan el tud vezetni.
* Névleges feszültség: A kismegszakítónak megfelelő feszültségszintre kell választani.
* Megszakítási képesség: Ez a legnagyobb áram, amelyet a kismegszakító biztonságosan megszakíthat.
Felhasználási területek
A kismegszakítókat széles körben alkalmazzák:
* Lakóépületek: Az elektromos hálózatok védelmére, a túláram és a rövidzárlat elleni védelem biztosítására.
* Ipari létesítmények: Gépek, berendezések védelmére.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerének védelmére.
Előnyök
* Biztonság: Megakadályozzák a tűzveszélyt és az elektromos berendezések károsodását.
* Megbízhatóság: Hosszú élettartamúak és megbízhatóan működnek.
* Egyszerű kezelhetőség: A legtöbb kismegszakító kézi úton is ki- és bekapcsolható.
* Szelektív működés: Lehetővé teszik a hibás áramkörök szelektív leválasztását.
Fontos tudnivalók
* A kismegszakítókat szakembernek kell kiválasztania és beépítenie.
* Rendszeresen ellenőrizni kell a kismegszakítók állapotát.
* A kismegszakítót soha ne cserélje nagyobb névleges áramú típusra!
* Ha a kismegszakító gyakran kikapcsol, hívjon szakembert.
Összefoglalva: A kismegszakítók nélkülözhetetlen elemei az elektromos hálózatoknak. Biztonságos és megbízható működést biztosítanak, megvédve az elektromos berendezéseket és a vezetékeket a károsodástól.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Manufacturer SCHNEIDERGyártói cikkszám A9K24163Characteristics CHeight 85 mmDepth 78,5 mmNévleges áramerősség (In) 63ANévleges lökőfeszültség-állóság (Uimp) 4 kV megfelel EN/IEC 60947Névleges üzemi zárlati megszakítóképesség (Ics) 6000 A 100 % megfelel EN/IEC 60947 - 230 V AC 50/60 HzNumber of poles 1PREACH A referencia nem tartalmaz SVHC-t a határérték felettROSH MegfelelőWidth 18 mmTermékcsalád ACTI9Type kismegszakítóWeight 0.1 kgVonalkód / EAN-kód 3606480086793Feszültség típusa - EF000187 ACBeépített mélység - EF000218 44.5Névleges áramerősség - EF000227 63Névleges feszültség - EF000228 230Frekvencia - EF000416 50 - 60Leoldási jellemző - EF000889 CNévleges szigetelési feszültség Ui - EF001366 440Áramkorlátozó osztály - EF002568 3Túlfeszültségi kategória - EF002569 -Szennyeződési fokozat - EF002570 2Szélesség moduláris távolságok számában - EF002950 1Robbanásbiztos - EF004663 NemTeljesítmény veszteség - EF005387 5.6Védettségi fokozat (IP) - EF005474 IP20Védett pólusok száma - EF005548 1Egyidejű kapcsolású nulla vezető - EF005997 NemCsatlakoztatható vezető keresztmetszet szilárd vezető esetén - EF007337 1 - 35Csatlakoztatható vezető keresztmetszet többelhegesztett - EF007343 1 - 25Üzem közbeni környezeti hőmérséklet - EF007515 -25 - 60Süllyesztett telepítés - EF007517 NemTengelyek száma (összesen) - EF008618 1Névleges rövidzárlati megszakító képesség Icn az EN 60898 szerint 400 V-on - EF009555 -Névleges rövidzárlati megszakító képesség Icn az EN 60898 szerint 230 V-on - EF009556 6Névleges rövidzárlati megszakító képesség Icu az IEC 60947-2 szerint 230 V-on - EF009557 -Névleges rövidzárlati megszakító képesség Icu az IEC 60947-2 szerint 400 V-on - EF009558 -Minősített impulzus ütések feszültsége Uimp - EF011980 4Kiegészítő berendezés lehetséges NemGyártó SCHNEIDERItem number A9K24163
