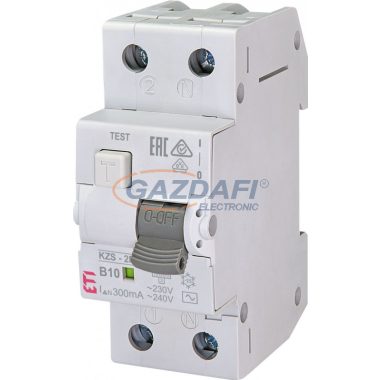

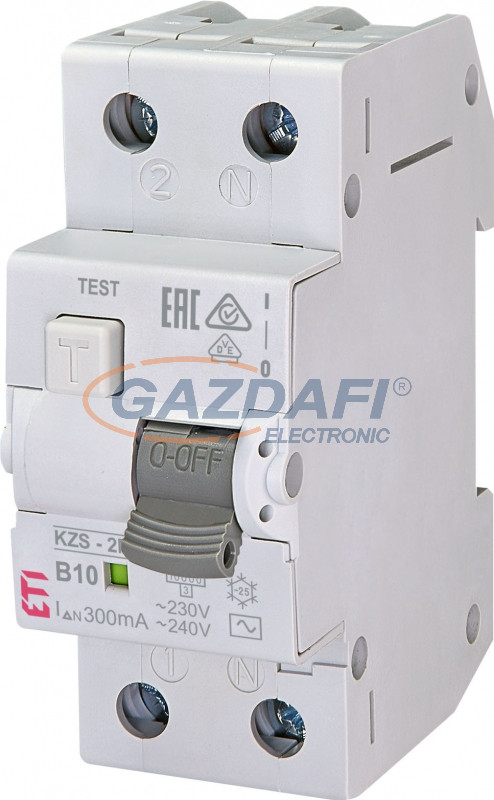

ETI 002173302 KZS 2M AC B10A 300mA áram-védőkapcsolós kismegszakító

Működési elv

Az áramvédő kapcsoló, más néven FI relé, egy olyan elektromos védelmi eszköz, amely az elektromos hálózatban keletkező kis értékű szivárgó áramokat érzékeli és megszakítja az áramkört. A működésének alapja az a tény, hogy hibátlan állapotban az elektromos hálózatban a fázisvezetékben folyó áramnak meg kell egyeznie a nullavezetőben folyó árammal. Ha valamilyen hiba miatt ez az egyensúly felborul (például egy személy hozzáér egy feszültség alatt álló vezetőhöz), akkor az FI relé érzékeli a különbséget és kikapcsolja az áramot, így megvédve az embert az áramütéstől.

Jellemzői

* Érzékenység: Az FI relék különböző érzékenységgel készülnek, ami azt jelenti, hogy különböző nagyságú szivárgó áramokra reagálnak.

* Kioldási idő: A kioldási idő az, hogy mennyi idő alatt kapcsol ki a relé, ha hiba lép fel. Ez általában nagyon rövid, néhány ezredmásodperc.

* Pólusszám: Egyfázisú és háromfázisú FI relék léteznek.

* Névleges áram: Ez az a legnagyobb áram, amelyet a relé folyamatosan el tud vezetni.

FI relék típusai: Melyiket válasszuk?

Az FI relék, vagyis az áramvédő kapcsolók különböző típusokban érhetők el, amelyeket elsősorban a védendő hálózat jellegzetességei és a hibaáram típusai alapján választunk ki. Íme a leggyakoribb típusok:

AC típusú FI relék

* Múltbéli sztenderd: Régebben ez volt a legelterjedtebb típus, azonban ma már a szabványok számos országban tiltják az új épületekben történő alkalmazását.

* Váltakozó áramú hibaáramok érzékelése: Kizárólag az 50/60 Hz-es váltakozó áramú hibaáramokat érzékeli.

* Korlátozott alkalmazási terület: Ma már csak olyan hálózatokban ajánlott, ahol kizárólag ohmos terhelések vannak (pl. hagyományos fűtőtestek).

A típusú FI relék

* Modern megoldás: Az AC típusú relék továbbfejlesztett változata az A tipusú kivitel.

* Váltakozó és egyenáramú hibaáramok érzékelése: Érzékeli mind a váltakozó, mind az egyenáramú hibaáramokat, amelyek a modern elektronikus eszközökben gyakran előfordulnak.

* Széleskörű alkalmazhatóság: Háztartásokban és kisebb ipari létesítményekben is alkalmazható.

F típusú FI relék

* Magas frekvenciás hibaáramok érzékelése: Kiválóan alkalmasak olyan eszközök védelmére, amelyek magas frekvenciás zavarokat keltenek (pl. inverterek, frekvenciaváltók).

* Széles frekvenciatartomány: Az F típusú relék akár 1000 Hz-ig képesek hibaáramokat érzékelni.

* Speciális alkalmazások: Ipari környezetben, ahol a hagyományos elektronikus eszközök mellett frekvenciaváltók is működnek, az F típusú relék a legmegfelelőbbek.

B és B+ típusú FI relék

* Nagy érzékenység: Rendkívül kis hibaáramokra is érzékenyek, ezért olyan helyeken alkalmazzák őket, ahol a legkisebb szivárgó áram is veszélyt jelenthet (pl. uszodák, kórházak).

* DC komponens érzékelés: Az egyenáramú komponensre is érzékenyek, így a modern elektronikus eszközök védelmére is alkalmasak.

* Speciális alkalmazások: A B és B+ típusú reléket általában olyan helyeken alkalmazzák, ahol fokozott a biztonsági követelmény.

Melyik típust válasszam?

A megfelelő FI relé kiválasztásakor a következőket kell figyelembe venni:

* A védendő hálózat jellege: Milyen típusú terhelések vannak a hálózaton (ohmos, induktív, kapacitív)?

* A hibaáram várható típusa: Váltakozó, egyenáramú vagy magas frekvenciás?

* A biztonsági követelmények: Milyen szinten kell biztosítani a védelmet?

Összefoglalva: Az FI relék különböző típusai eltérő tulajdonságokkal rendelkeznek, és különböző alkalmazási területekhez ajánlottak. A megfelelő típus kiválasztásához érdemes szakember segítségét kérni, hogy biztosítsuk az optimális védelmet.

Fontos megjegyezni: Az elektromos biztonság érdekében mindig a vonatkozó szabványoknak és előírásoknak megfelelően kell kiválasztani és telepíteni az FI reléket.

Felhasználási területek

Az FI reléket széles körben alkalmazzák:

* Lakóépületek: Fürdőszobákban, konyhákban, kültéri csatlakozásokban kötelező a használata.

* Ipari létesítmények: Gépek, berendezések védelmére, különösen nedves vagy vezető anyagokkal érintkező helyeken.

* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerében.

* Szabadtéri területek: Kültéri világítás, szivattyúk, kerti eszközök védelmére.

Ipari alkalmazások

Az iparban az FI reléknek kiemelt szerepük van:

* Gépipar: A gépek elektromos rendszerének védelme, különösen a nedves vagy poros környezetben működő gépeknél.

* Élelmiszeripar: Az élelmiszer-feldolgozó gépek és berendezések védelme, ahol a víz jelenléte fokozott veszélyt jelent.

* Vegyipar: Korrozív környezetben működő berendezések védelme.

* Építőipar: Kültéri munkagépek, világítás, ideiglenes áramellátások védelme.

Az FI relé jelentősége az iparban

* Biztonság: Az ipari környezetben a balesetek elkerülése kiemelten fontos. Az FI relék jelentősen csökkentik az áramütés kockázatát.

* Berendezések védelme: Az FI relék megvédik a drága ipari berendezéseket a károsodástól, ami csökkenti a termelési kiesést.

* Tűzvédelem: A szivárgó áramok okozta tüzek megelőzése érdekében is fontos az FI relék alkalmazása.

* Jogszabályi előírások: Sok ipari környezetben az FI relék alkalmazása jogszabályi követelmény.

Összefoglalva: Az áramvédő kapcsoló (FI relé) nélkülözhetetlen eszköz az elektromos biztonság szempontjából, mind a háztartásokban, mind az ipari környezetben. Azáltal, hogy érzékeli és megszakítja a szivárgó áramokat, megvéd minket az áramütéstől, valamint az elektromos berendezéseket a károsodástól.
