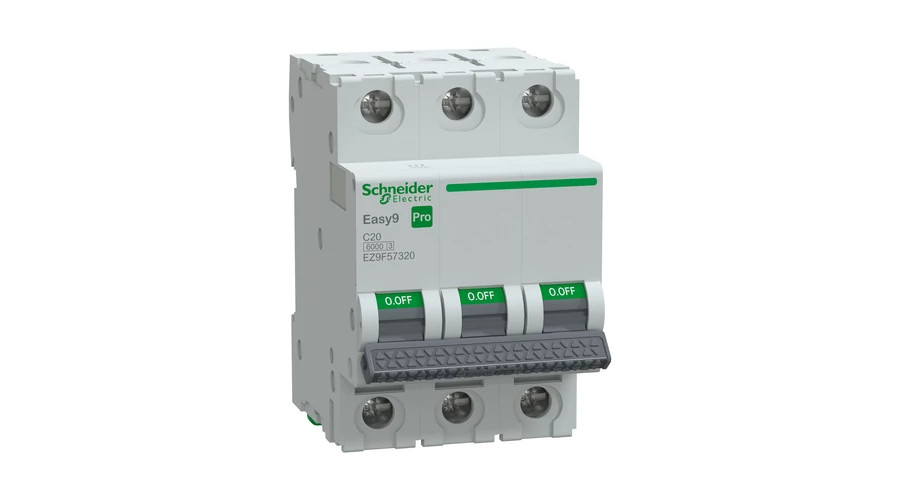

SCHNEIDER EZ9F57320 EASY9 PRO Kismegszakító, 3P, C, 20A
 |
|
Schneider Villanyszerelői zsebkönyv 2026
SCHNEIDER EZ9F57320 EASY9 PRO Kismegszakító, 3P, C, 20A
Általános leírása:
A készüléken található zöld sáv az érintkezők fizikai nyitását jelzi. Ez a készülék elszigetelésre alkalmas. Lehetővé teszi a biztonságos működtetést a terhelésoldali áramkörön. A megbízhatóság jegyében a készülék mechanikai tartóssága legfeljebb 20000 ciklus, elektromos tartóssága pedig legfeljebb 10000 ciklus. Moduláris telepítéshez a készülék DIN sínre szerelhető. A szennyezettségi fok 3. Energiakorlátozási osztálya 3. osztály. A szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -30-70°C. Az Easy9 Pro termékcsalád kialakítása révén könnyen illeszkedik a különböző alkalmazásokhoz és projekttípusokhoz.
Az Easy9 Pro, az Easy9 család legújabb tagja, a legmagasabb szintű elektromos védelmet nyújtja, miközben megfelel a különböző projektek követelményeinek. Ideális lakossági környezetben, valamint kis- és közepes kereskedelmi épületekhez (pl. éttermek, gyógyszertárak, élelmiszerboltok, kiskereskedelmi üzletek).
| termékcsalád | Easy9 Pro |
| pólusok száma | 3P |
| névleges áram | 20 A |
| kioldási karakterisztika | C (lassú) |
| megszakítóképesség | 6 kA |
| üzemi feszültség | 230/400 V |
| feszültség típusa | AC |
| rögzítés | DIN sínre |
| sorolás | villás vagy csapos fázissínnel |
| beköthető vezeték keresztmetszet | 1,5 - 25 mm2 |
-
- Az Easy9 Pro termékcsalád teljes körű védelmet nyújt: a kínálatban megtalálható a kombi ÁVK-s kismegszakító, a kismegszakító, az áram-védőkapcsoló, a túlfeszültség-korlátozó és a kontaktorok, illetve a segédkészülékek is.
- Az Easy9 Pro kismegszakítók és az ÁVK-s kismegszakítók kompatibilisek az Easy9 termékcsalád segédkészülékeivel.
- Az Easy9 PRO és az EasyPact CVS termékek egymással kaszkádolnak és szelektív hálózatot valósítanak meg.
Az Easy9 Pro 3P 20A kisfeszültségű kismegszakítóval optimális védelmet élvezhet rövidzárlatokkal és túlterhelési áramokkal szemben. C kioldási görbével és névleges rövidzárlati megszakítóképességével rendelkezik, amely eléri a 6000 A-t. Ui névleges szigetelési feszültsége 500 V~, Uimp névleges lökő-feszültsége 4 kV. Megfelel az MSZ/EN 60898-1 szabványnak. A készüléken található zöld sáv az érintkezők fizikai nyitását jelzi. Ez a készülék elszigetelésre alkalmas. Lehetővé teszi a biztonságos működtetést a terhelésoldali áramkörön. A megbízhatóság jegyében a készülék mechanikai tartóssága legfeljebb 20000 ciklus, elektromos tartóssága pedig legfeljebb 10000 ciklus. Moduláris telepítéshez a készülék DIN sínre szerelhető. A szennyezettségi fok 3. Energiakorlátozási osztálya 3. osztály. A szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -30-70°C. Az Easy9 Pro termékcsalád kialakítása révén könnyen illeszkedik a különböző alkalmazásokhoz és projekttípusokhoz. A biztonsági jelzőktől és a tervezési jellemzőktől kezdve a masszív rövidzárlatvédelemig, megbízhatóságot biztosít a berendezések számára, és rugalmasságot az Ön igényeinek megfelelően.
Letölthető tartalom - 1
Letölthető tartalom - 2
Letölthető tartalom - 3
-
Manufacturer SCHNEIDERFelirat/jelzés ON/OFF jelzésCsomagolás KartonHálózati frekvencia 50/60 HzGyártói cikkszám EZ9F57320Hálózat típusa ACIdeális helységméret NincsIP protection IP 20Height 85 mmDepth 77 mmNévleges áramerősség 20 ANévleges szigetelési feszültség (Ui) 500 V AC 50/60 Hz megfelel IEC/EN 60898-1Névleges üzemi feszültség 415 V AC 50/60 HzNévleges üzemi zárlati megszakítóképesség (Ics) 6000 A 100 % megfelel IEC/EN 60898-1 - 415 V AC 50/60 HzRögzítés típusa DIN sínSzabványok IEC/EN 60898-1Szállítási Idő 2-7 munkanapSzármazási hely EUWidth 54 mmSzerelési mód KlipszesTanusítványok és normák IgenType SCHNEIDER EZ9F57320 EASY9 PRO Kismegszakító, 3P, C, 20ATípusa EZ9F57320Vonalkód / EAN-kód 3606486825297Letölthető tartalmak Feszültség típusa - EF000187 ACBeépített mélység - EF000218 -Névleges áramerősség - EF000227 20Névleges feszültség - EF000228 415Frekvencia - EF000416 50 - 60Leoldási jellemző - EF000889 CNévleges szigetelési feszültség Ui - EF001366 500Áramkorlátozó osztály - EF002568 3Túlfeszültségi kategória - EF002569 3Szennyeződési fokozat - EF002570 3Szélesség moduláris távolságok számában - EF002950 3Robbanásbiztos - EF004663 NemTeljesítmény veszteség - EF005387 3Védettségi fokozat (IP) - EF005474 IP20Védett pólusok száma - EF005548 3Egyidejű kapcsolású nulla vezető - EF005997 NemCsatlakoztatható vezető keresztmetszet szilárd vezető esetén - EF007337 1 - 25Csatlakoztatható vezető keresztmetszet többelhegesztett - EF007343 1 - 16Üzem közbeni környezeti hőmérséklet - EF007515 -30 - 70Süllyesztett telepítés - EF007517 NemTengelyek száma (összesen) - EF008618 3Névleges rövidzárlati megszakító képesség Icn az EN 60898 szerint 400 V-on - EF009555 6Névleges rövidzárlati megszakító képesség Icn az EN 60898 szerint 230 V-on - EF009556 -Névleges rövidzárlati megszakító képesség Icu az IEC 60947-2 szerint 230 V-on - EF009557 -Névleges rövidzárlati megszakító képesség Icu az IEC 60947-2 szerint 400 V-on - EF009558 -Minősített impulzus ütések feszültsége Uimp - EF011980 4Kiegészítő berendezés lehetséges IgenGyártó SCHNEIDERItem number SCHNEIDEREZ9F57320
