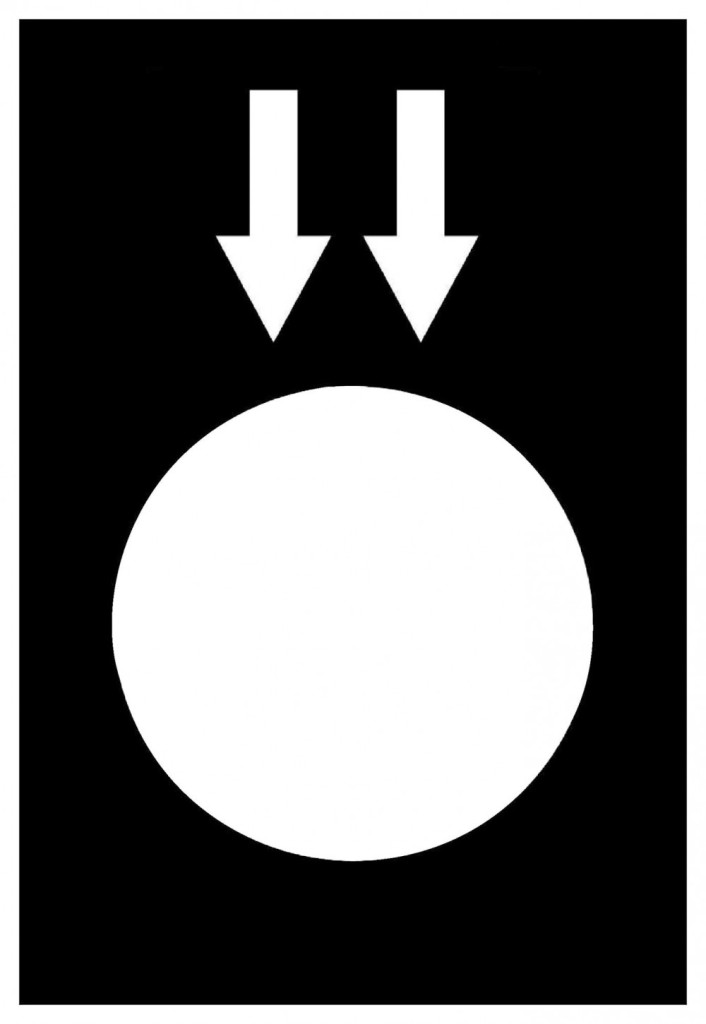

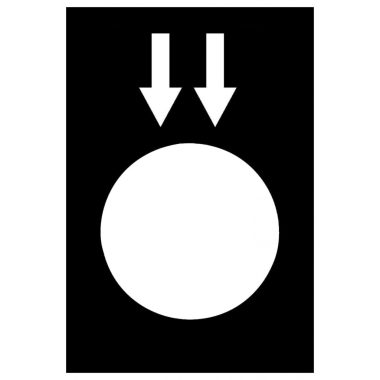

SCHNEIDER ZB2BY2955 Felirati címke jelölés: le
 |
Schneider Villanyszerelői zsebkönyv 2026
SCHNEIDER ZB2BY2955 Felirati címke jelölés: le általános leírása:
A villamosságban használatos feliratok és táblák rendkívül hasznos, de egyben veszélyes is lehet, ezért elengedhetetlen a megfelelő biztonsági feliratok és táblák használata. Ezek a jelzések célja, hogy felhívják a figyelmet a lehetséges veszélyekre, tiltásokra, kötelező előírásokra, vagy tájékoztatást nyújtsanak vészhelyzet esetén. A jelzések formája, színe és piktogramjaik szabványosítottak, hogy nemzetközileg is könnyen érthetőek legyenek, függetlenül a nyelvtől.
A biztonsági táblák főbb kategóriái a villamosságban
1. Veszélyt jelző táblák (Figyelmeztető táblák)
Ezek a táblák valamilyen potenciális veszélyre hívják fel a figyelmet, amely áramütéshez, égéshez vagy más sérüléshez vezethet.
* Alak és szín: Háromszög alakúak, sárga alapon fekete piktogrammal és fekete szegéllyel.
* Főbb piktogramok és feliratok:
* Villámjel: A leggyakoribb, általános áramütés veszélyére figyelmeztet. Gyakran kiegészítik feszültségértékkel (pl. "Vigyázz! Feszültség alatt!", "Vigyázz! 400 V!", "Vigyázz! 230 V!").
* Érintésveszély / Áramütés veszélye: Konkrétan az érintés által okozott veszélyre utal.
* Kikapcsolt állapotban feszültség alatt marad: Olyan berendezésekre, ahol az áramtalanítás után is maradékfeszültség lehet.
* Szünetmentes áramforrás (UPS): Jelzi, hogy az adott berendezés szünetmentes áramforrásról üzemel, így kikapcsolt főkapcsoló esetén is feszültség alatt lehet.
2. Tiltó táblák
Ezek a táblák olyan magatartást vagy tevékenységet tiltanak, amely veszélyes lehet, vagy károkozással járhat.
* Alak és szín: Kerek alakúak, fehér alapon fekete piktogrammal, piros szegéllyel és piros átlós vonallal.
* Főbb piktogramok és feliratok:
* Feszültség alatt felnyitni tilos!
* Bekapcsolni tilos! (gyakran lakat piktogrammal együtt). Ezt gyakran használják karbantartási vagy javítási munkák során, hogy megakadályozzák a véletlen bekapcsolást.
* Megérinteni tilos! (gyakran villámjellel kombinálva).
* Vízzel oltani tilos! (vízcsepp piktogrammal, átlós vonallal áthúzva). Ez kiemelten fontos villamos tüzek esetén, ahol a víz súlyos áramütést okozhat.
* Illetékteleneknek belépni tilos! (gyakran "Életveszélyes!" felirattal kiegészítve).
3. Utasító táblák (Kötelező táblák)
Ezek a táblák bizonyos viselkedésre, tevékenységre utasítanak, amelyek a biztonságos munkavégzéshez szükségesek.
* Alak és szín: Kerek alakúak, kék alapon fehér piktogrammal.
* Főbb piktogramok és feliratok:
* Földelni!
* Csak érintésvédelemmel ellátva használandó!
* Áramütés ellen védekezz! (általános utasítás védőeszközök használatára).
* Használj védőkesztyűt/védőruházatot! (ritkábban használt, de fontos lehet speciális munkákhoz).
* Főkapcsoló kikapcsolása! (általában egyértelmű jelzésekkel, pl. a főkapcsoló mellet elhelyezve).
4. Tűzvédelmi táblák
Bár nem kizárólag villamossági jellegűek, a villamos berendezések tüzveszélyessége miatt gyakran találkozhatunk velük.
* Alak és szín: Négyszögletesek, piros alapon fehér piktogrammal.
* Főbb piktogramok és feliratok:
* Tűzeseti főkapcsoló: Jelzi az épület vagy egy adott terület fő villamos lekapcsoló pontját tűz esetén.
* Tűzoltó készülék / Vízoltó készülék / CO₂ oltó készülék: Segít a megfelelő oltóanyag kiválasztásában villamos tüzek esetén.
5. Elsősegélynyújtó és menekülési útvonalat jelző táblák
Vészhelyzet esetén nyújtanak tájékoztatást a segítségnyújtás vagy menekülés irányáról.
* Alak és szín: Négyszögletesek, zöld alapon fehér piktogrammal.
* Főbb piktogramok és feliratok:
* Elsősegélynyújtás áramütéses balesetnél: Részletes, lépésről lépésre útmutatót ad az áramütött személy mentéséhez és az elsősegélynyújtáshoz. Ezek a táblák az MSZ 1585:2016 szabvány alapján készülnek, és gyakran szöveges instrukciókat is tartalmaznak.
* Mentőállomás / Elsősegélynyújtó hely: Jelezheti a legközelebbi elsősegélynyújtó pontot.
* Menekülési útvonal / Vészkiút: Segít a biztonságos kijutásban veszély esetén.
Egyéb fontos feliratok és jelölések
A táblákon kívül számos felirat is segít a tájékozódásban és a biztonság fenntartásában:
* Feszültségértékek: Pl. "230 V", "400 V", "Kisfeszültség", "Nagyfeszültség" – ezek a berendezésen vagy a kapcsolószekrényen jelölik az üzemi feszültséget.
* Áramerősség: Pl. "16 A", "32 A" – megszakítók, biztosítékok, aljzatok mellett.
* Frekvencia: "50 Hz" – a hálózati frekvenciát jelöli.
* Teljesítmény: "kW", "kVA" – a berendezés teljesítményét jelöli.
* CE jelölés: Az Európai Gazdasági Térségben forgalmazott termékeken kötelező jelölés, amely azt mutatja, hogy a termék megfelel az alapvető biztonsági, egészségügyi és környezetvédelmi követelményeknek.
* IP védettség (Ingress Protection): Két számjegyű kód (pl. IP44, IP65), amely a szilárd testek és a víz behatolása elleni védettség szintjét mutatja meg. Pl. IP65: por ellen teljesen védett, vízsugár ellen védett.
* Osztályba sorolás (érintésvédelem): I, II, III osztály, amely a készülék érintésvédelmi módját jelöli (pl. kettős szigetelés).
* Fázisjelölések: L1, L2, L3 (fázisok), N (nulla), PE (védőföld).
* Kapcsolóállások: "BE / ON", "KI / OFF", "I / O" (binárisan), "START", "STOP".
* Azonosító feliratok: Pl. "Főkapcsoló", "Világítás", "Erőátvitel", "Szivattyú", "Motor". Ezek segítik a rendszerek azonosítását és kezelését.
Ezeknek a jelzéseknek a helyes és látható elhelyezése kulcsfontosságú a villamos berendezések biztonságos üzemeltetéséhez és a balesetek megelőzéséhez. Mindig tartsd be a táblákon és feliratokon szereplő utasításokat!
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Manufacturer SCHNEIDERGyártói cikkszám ZB2BY2955Kompatibilitás XACBREACH A referencia nem tartalmaz SVHC-t a határérték felettROSH Proaktív megfelelőség (A termék nem tartozik az EU RoHS jogi hatálya alá)Type Felirati címkeWeight 0.001 kgVonalkód / EAN-kód 3389110615050Letölthető tartalmak Szín - EF000007 Fekete (Black)Szélesség - EF000008 30Külső átmérő - EF000015 22Magasság - EF000040 40Forma - EF000051 Téglalap alakú (Rectangular)Impresszió ISO szimbólumok - EF006094 Egyéb (Other)Közvetlen lenyomat - EF015918 Egyéb (Other)A lenyomat nyelve - EF015922 Egyéb (Other)Gyártó SCHNEIDERItem number ZB2BY2955
