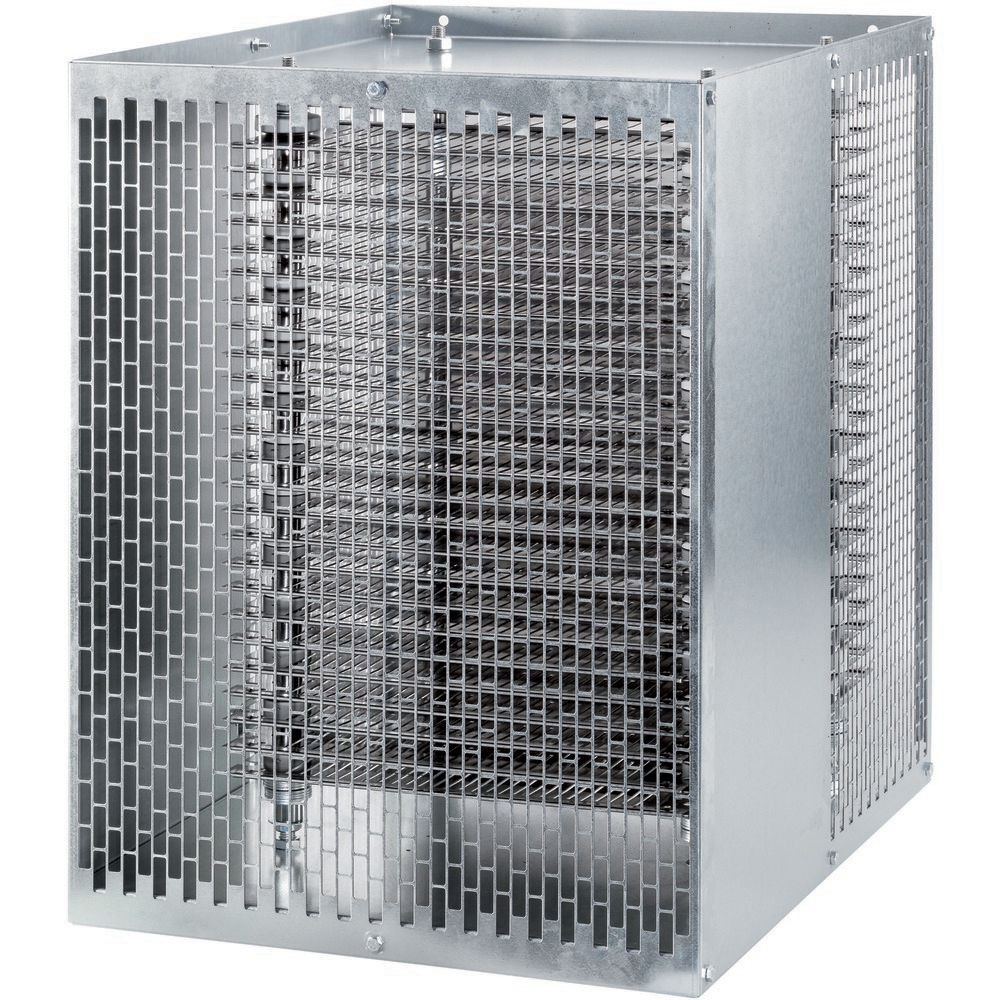

EATON 171919 DX-BR040-3K1 Fékellenállás, 40 Ohm, 3100 W

A frekvenciaváltók és a lágyindítók olyan eszközök, amelyeket elektromos motorok vezérlésére használnak, de eltérő célokkal és működési elvekkel rendelkeznek. Mindkettő fontos szerepet játszik az ipari automatizálásban és az energiagazdálkodásban.

Frekvenciaváltó (VFD - Variable Frequency Drive, vagy VSD - Variable Speed Drive)

A frekvenciaváltó egy olyan elektronikus eszköz, amely az elektromos motorok fordulatszámát szabályozza a motorra jutó tápfeszültség frekvenciájának és feszültségének változtatásával.

Működése:

A frekvenciaváltó három fő részből áll:

* Egyenirányító (Rectifier): A bemeneti váltakozó áramot (AC) egyenárammá (DC) alakítja. Ez általában diódahíddal történik.

* Közbenső kör / Egyenáramú busz (DC Bus): A keletkezett egyenáramot kondenzátorok szűrik és stabilizálják, kisimítva a feszültségingadozásokat.

* Inverter: A stabilizált egyenáramot újra váltakozó árammá alakítja, de immár változtatható frekvenciával és feszültséggel. Ezt általában IGBT (Insulated Gate Bipolar Transistor) tranzisztorok gyors kapcsolgatásával, ún. impulzusszélesség-modulációval (PWM) valósítják meg.

A motor fordulatszáma az aszinkron motoroknál a tápláló feszültség frekvenciájával arányos. A frekvenciaváltóval a motorra jutó frekvencia szabályozásával pontosan beállítható a motor fordulatszáma. A feszültség és frekvencia arányát (U/f) általában állandóan tartja a frekvenciaváltó, hogy a motor mágneses telítettsége ne változzon, és a nyomatéka optimális maradjon.

Jellemzői:

* Fokozatmentes fordulatszám-szabályozás: A legfontosabb képesség, lehetővé teszi a motor fordulatszámának pontos beállítását a folyamat igényei szerint.

* Energiamegtakarítás: Különösen ventilátor- és szivattyúalkalmazásokban jelentős energiamegtakarítás érhető el, mivel a motor csak annyira pörög, amennyire szükséges. A teljesítményigény gyakran arányosan csökken a fordulatszám csökkenésével.

* Lágy indítás és leállítás: Képes a motor feszültségét és frekvenciáját fokozatosan növelni és csökkenteni, elkerülve a hirtelen áramlökéseket és mechanikai igénybevételeket.

* Nyomatékszabályozás: Bizonyos típusok (vektoros szabályozású frekvenciaváltók) képesek a motor nyomatékának pontos szabályozására is, akár alacsony fordulatszámon is nagy nyomatékot biztosítva.

* Forgásirány-váltás: Egyszerűen megoldható a motor forgásirányának megváltoztatása.

* Motorvédelem: Beépített védelmi funkciókkal rendelkezik (túlterhelés, túlmelegedés, fáziskimaradás stb.).

* Komplexitás és ár: A lágyindítókhoz képest bonyolultabb szerkezetűek és drágábbak.

Felhasználási területei:

* Szivattyúk és ventilátorok: Változtatható áramlási sebesség vagy nyomás szabályozására.

* Szállítószalagok: A szállítási sebesség pontos beállítására.

* Daruk, emelőgépek: Pontos pozícióvezérlésre, lágy indításra és leállításra, biztonságos üzemeltetésre.

* Extruderek, prések, szerszámgépek: Folyamatosan változó sebességet igénylő gyártási folyamatokban.

* HVAC rendszerek (fűtés, szellőzés, légkondicionálás): Energiahatékony működéshez.

* Mixerek, keverők: A keverési sebesség optimalizálására.

* Kompresszorok: A nyomásigényhez igazodó kapacitásszabályozásra.

Lágyindító (Soft Starter)

A lágyindító egy olyan eszköz, amely az elektromos motor indításakor ideiglenesen csökkenti a tápfeszültséget és ezzel az indítási áramlökést, valamint a mechanikai igénybevételt.

Működése:

A lágyindító főleg tirisztorokat (vagy más félvezető elemeket) használ, amelyeket a motor tápellátásának sorába kötnek. Az indítás során a lágyindító fokozatosan növeli a motorra jutó feszültséget (a vezetési szög szabályozásával), így a motor nyomatéka és áramfelvétele is fokozatosan emelkedik a névleges értékre. Amint a motor elérte a névleges fordulatszámát, a lágyindító általában egy beépített belső áthidaló érintkezővel (bypass kontaktor) áthidalja magát, így a motor közvetlenül a hálózatra kapcsolódik, és a lágyindító nem termel hőveszteséget az üzemállapot során.

Jellemzői:

* Csökkentett indítási áram: Megakadályozza a hirtelen, nagy áramlökéseket, amelyek károsíthatják a motort, a gépet és az elektromos hálózatot (pl. feszültségesés, megszakító leoldás).

* Lágy mechanikai indítás: Elkerüli a hirtelen nyomatéklökéseket, ami csökkenti a mechanikai kopást a meghajtott gépen (pl. ékszíjak, fogaskerekek, csapágyak). Ezáltal nő a berendezés élettartama és csökken a karbantartási igény.

* Lágy leállítás (opcionális): Egyes lágyindítók képesek a motor fokozatos leállítására is, ami például szivattyúknál megakadályozza a vízkalapács jelenséget.

* Nincs fordulatszám-szabályozás: A lágyindító csak az indítás és leállítás fázisában szabályozza a motort, normál üzemben a motor névleges fordulatszámon jár. Nem képes a folyamatos fordulatszám-szabályozásra.

* Egyszerűbb és olcsóbb: Általában egyszerűbb szerkezetűek és olcsóbbak, mint a frekvenciaváltók.

* Beépített védelmek: Túlterhelés, fázishiba elleni védelem.

Felhasználási területei:

* Szivattyúk: A vízkalapács effektus elkerülése, a csővezeték-rendszer védelme.

* Ventilátorok: A szíj- és csapágykopás csökkentése.

* Kompresszorok: A mechanikai igénybevétel csökkentése indításkor.

* Szállítószalagok: Az anyagok és a szállítószalag lágy indítása, elkerülve a rángatást és a csúszást.

* Daruk, emelőgépek: Kisebb emelési alkalmazásoknál a terhelés lágy indítása.

* Fűrészek, darálók: Az indítási sokk csökkentése.

* Olyan alkalmazások, ahol a motor egy fix fordulatszámon működik, de a lágy indítás és/vagy leállítás előnyös a mechanikai védelem és az energiafelvétel szempontjából.

Fő különbség összefoglalva:

* Frekvenciaváltó: Folyamatos fordulatszám-szabályozásra alkalmas, a frekvencia és feszültség változtatásával. Drágább, komplexebb.

* Lágyindító: Csak az indítás és leállítás folyamatát szabályozza a feszültség fokozatos emelésével/csökkentésével, hogy elkerülje a nagy áramlökéseket és a mechanikai igénybevételeket. Normál üzemben a motor névleges fordulatszámon jár. Olcsóbb, egyszerűbb.

A választás a konkrét alkalmazás igényeitől függ. Ha folyamatos sebességszabályozásra van szükség, frekvenciaváltó a megoldás. Ha csak a lágy indítás és leállítás a cél, egy lágyindító elegendő és költséghatékonyabb lehet.
