Categoria principale >Kismegszakítók és kiegészítőik >ELMARK kismegszakítók >1 Pólusú + N kismegszakítók



ELMARK kismegszakító, DP1N/10, 1P+N, 4.5kA, C

Ultimi pezzi
Connessione

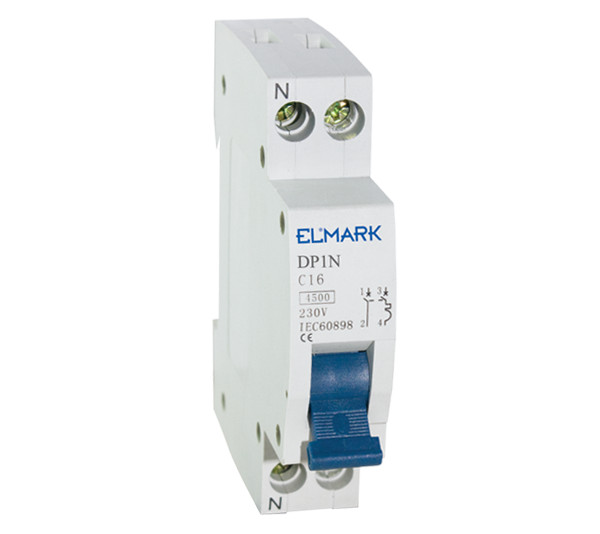

ELMARK kismegszakító, DP1N/10, 1P+N, 4.5kA, C
Energiaosztály 2023-
Prezzo consigliato: 6,8 €
5,64 €
Díjmentes szállítás!
db Aggiungi al carrello Aggiungi al carrello
RAKTÁRON



ELMARK elektronikai katalógus 2026 1.rész



ELMARK elektronikai katalógus 2026 2.rész



ELMARK világítástechnikai katalógus 2026 1.rész



ELMARK világítástechnikai katalógus 2026 2.rész



ELMARK elektronikai katalógus 2025



ELMARK világítástechnikai katalógus 2025



- A kép illusztráció!



ELMARK elektronikai katalógus


ELMARK világítástechnikai katalógus


ELMARK 41010 általános leírása:

A kismegszakítók más néven automaták az elektromos hálózatok egyik legfontosabb védelmi elemei. Feladatuk, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsák az áramkört, így megvédve az elektromos berendezéseket és a vezetékeket a károsodástól, valamint elkerülve a tűzveszélyt.



Működési elv
A kismegszakítók két fő részből állnak: egy elektromágneses és egy hőelemes kioldóból.
* Elektromágneses kioldó: Ez a rész a rövidzárlatok ellen nyújt védelmet. Amikor a hálózatban rövidzárlat keletkezik, a hirtelen megnövekedett áram erős mágneses teret hoz létre, amely az elektromágneses kioldót működésbe hozza, és megszakítja az áramkört.
* Hőelemes kioldó: A hőelemes kioldó a túlterhelés ellen véd. Ha az áram túl hosszú ideig halad át a vezetékben, a hőelemes kioldó felmelegszik és megolvad, így megszakítva az áramkört.



Típusok és jellemzők
* Kioldási karakterisztika: A kismegszakítók különböző kioldási karakterisztikával készülnek (B, C, D), amelyek a különböző terhelésekhez és alkalmazásokhoz igazodnak.

A kismegszakítók kioldási karakterisztikája:
Mi is az a kioldási karakterisztika?
A kismegszakító kioldási karakterisztikája azt határozza meg, hogy a készülék milyen gyorsan és milyen áramértéknél kapcsol ki. Más szavakkal, ez a karakterisztika megmutatja, hogy a kismegszakító hogyan reagál a különböző túlterhelési és rövidzárlati helyzetekben.

Miért fontos a kioldási karakterisztika?
A különböző elektromos hálózatokban eltérő terhelési viszonyok alakulhatnak ki. Például egy háztartási hálózatban más a terhelés, mint egy ipari környezetben. A kioldási karakterisztika biztosítja, hogy a kismegszakító a megfelelő időben és a megfelelő körülmények között kapcsoljon ki, így védve az elektromos berendezéseket és a vezetékeket.

A leggyakoribb kioldási karakterisztikák:
* B karakterisztika: Általános célú kismegszakítók, amelyeket elsősorban háztartási és könnyű ipari alkalmazásokban használnak. A túlterhelésre viszonylag lassabban reagálnak, de a rövidzárlatokat gyorsan megszakítják.
* C karakterisztika: Széles körben alkalmazott karakterisztika, amely a B karakterisztikánál gyorsabban reagál a túlterhelésre. Otthonokban és kisebb ipari létesítményekben is gyakran használják.
* D karakterisztika: Nagy indítóáramok esetén használják, például motorok indításakor. A túlterhelésre lassabban reagál, mint a B és C karakterisztikák, de a nagy rövidzárlati áramokat gyorsan megszakítja.
* K karakterisztika: Elektronikus eszközök védelmére alkalmas, mivel nagyon gyorsan reagál a rövidzárlatokra, de a túlterhelésre viszonylag lassan.



Miért fontos megérteni a kioldási karakterisztikát?
* Megfelelő kismegszakító kiválasztása: A kioldási karakterisztika alapján tudjuk kiválasztani a megfelelő kismegszakítót az adott alkalmazáshoz.
* Hibaelhárítás: Ha a kismegszakító gyakran kikapcsol, a karakterisztika alapján tudjuk megállapítani, hogy az ok túlterhelés vagy rövidzárlat.
* Védelem optimalizálása: A megfelelő karakterisztika kiválasztásával optimalizálhatjuk az elektromos hálózat védelmét.



Összefoglalva:
A kismegszakító kioldási karakterisztikája egy fontos paraméter, amely meghatározza a készülék viselkedését különböző terhelési körülmények között. A megfelelő karakterisztika kiválasztása elengedhetetlen az elektromos hálózat biztonságos és hatékony működéséhez.



A kismegszakítók további fontosabb jellemzői:
* Pólusszám: Egyfázisú és háromfázisú kismegszakítók léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a kismegszakító folyamatosan el tud vezetni.
* Névleges feszültség: A kismegszakítónak megfelelő feszültségszintre kell választani.
* Megszakítási képesség: Ez a legnagyobb áram, amelyet a kismegszakító biztonságosan megszakíthat.



Felhasználási területek
A kismegszakítókat széles körben alkalmazzák:
* Lakóépületek: Az elektromos hálózatok védelmére, a túláram és a rövidzárlat elleni védelem biztosítására.
* Ipari létesítmények: Gépek, berendezések védelmére.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerének védelmére.



Előnyök
* Biztonság: Megakadályozzák a tűzveszélyt és az elektromos berendezések károsodását.
* Megbízhatóság: Hosszú élettartamúak és megbízhatóan működnek.
* Egyszerű kezelhetőség: A legtöbb kismegszakító kézi úton is ki- és bekapcsolható.
* Szelektív működés: Lehetővé teszik a hibás áramkörök szelektív leválasztását.



Fontos tudnivalók
* A kismegszakítókat szakembernek kell kiválasztania és beépítenie.
* Rendszeresen ellenőrizni kell a kismegszakítók állapotát.
* A kismegszakítót soha ne cserélje nagyobb névleges áramú típusra!
* Ha a kismegszakító gyakran kikapcsol, hívjon szakembert.



Összefoglalva: A kismegszakítók nélkülözhetetlen elemei az elektromos hálózatoknak. Biztonságos és megbízható működést biztosítanak, megvédve az elektromos berendezéseket és a vezetékeket a károsodástól.

További információért keressen minket bizalommal: info@gazdafielectronic.hu
Dettagli Prodotti correlati Dati Recensioni
  • <p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve: C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>- IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p><p> </p>n<p><strong>Technical characteristics:</strong><br />- Rated operating voltage: 230/400V; 50/60Hz<br />- Rated current: 6-32А<br />- Breaking capacity: 4500 А<br />- Poles: 1; <br />- Tripping curve:  C<br />С - the maximum current release breaks between 5 and 10 In; used to protect main power supply cables and conventional consumers</p>n<p>-  IP code: IP>20</p>n<p> </p>n<p><strong>Mounting:</strong> Vertically on a DIN rail</p>n<p> </p>n<p> </p>
  • Gyártó
    ELMARK
    Kioldási karakterisztika
    C
    Energiaosztály 2023-
    -
    Garancia
    7+0
    Gyártói cikkszám
    41010
    Hosszúság
    72
    Karakterisztika
    C
    Névleges áram
    10A
    Magasság
    78
    Megszakítóképesség
    4.5kA
    Névleges áramerősség (In)
    10A
    Névleges feszültség
    230V
    Névleges feszültség (Un)
    230V
    Pólusok száma
    1P+N
    Pólusok száma
    1
    Súly
    0.090
    Szélesség
    18
    Típus
    DP1N/10
    Zárlati megszakítóképesség (Icn)
    4.5kA
    Vonalkód / EAN-kód
    3800131107466
    márka
    ELMARK
    Méretek (mm)
    L:72/W:18/H:78
    Modell
    DP1N
