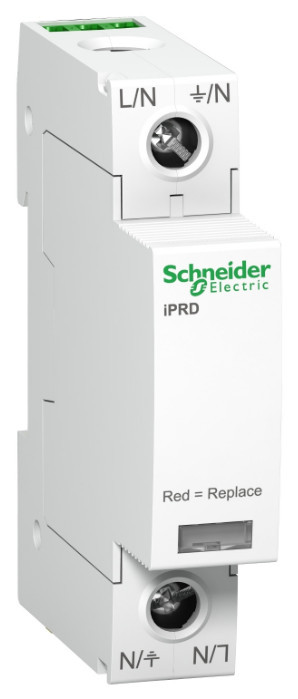

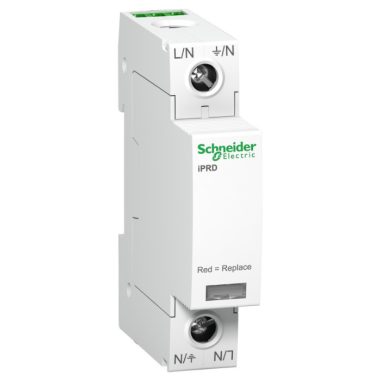

SCHNEIDER A9L65101 ACTI9 iPRD túlfeszültség-korlátozó, cs.bet. távjelzéssel, 65kA, 1P, 350V

SCHNEIDER A9L65101 ACTI9 iPRD túlfeszültség-korlátozó, cs.bet. távjelzéssel, 65kA, 1P, 350V
Prezzo consigliato: 92,42 €
48,98
Díjmentes szállítás!
RAKTÁRKÉSZLET FEJLESZTÉS ALATT

Schneider Villanyszerelői zsebkönyv 2026





ACTI9 iPRD túlfeszültség-korlátozó, cs.bet. távjelzéssel, 65kA, 1P, 350V

SCHNEIDER A9L65101 általános leírása:

Mi a túlfeszültség?



A túlfeszültség egy hirtelen, nagy intenzitású feszültségnövekedés az elektromos hálózatban. Ez a jelenség leggyakrabban villámlás, vagy a hálózaton bekövetkező hirtelen változások (pl. kapcsolások) miatt alakul ki. A túlfeszültség károsíthatja az elektromos készülékeket, sőt, akár tüzet is okozhat.



Miért fontos a túlfeszültség védelem?



A túlfeszültség védelem célja, hogy megvédje az elektromos berendezéseket ezektől a káros hatásoktól. A túlfeszültség levezetők feladata, hogy a túlfeszültséget a földbe vezessék, így megakadályozva, hogy az károkat okozzon a berendezésekben.



Hogyan működnek a túlfeszültség levezetők?



A túlfeszültség levezetők általában nemlineáris elemeket tartalmaznak, amelyek normál körülmények között nagy ellenállást mutatnak. Túlfeszültség esetén azonban ezek az elemek nagyon alacsony ellenállásúvá válnak, így az áram a levezetőn keresztül a földbe folyik.



A túlfeszültség levezetők típusai:

 * Varisztorok (VDR): A leggyakrabban használt túlfeszültség levezetők. Főként félvezető anyagokból készülnek, amelyek ellenállása a feszültség növekedésével gyorsan csökken.

 * Gáz töltésű túlfeszültség levezetők: Egy kis gáztartályban helyezkednek el, amelyben elektromos ív keletkezik túlfeszültség esetén.

 * Oxid-cink levezetők (MOV): Kerámia anyagból készülnek, és nagy energiájú túlfeszültségek elvezetésére alkalmasak.



Hol helyezik el a túlfeszültség levezetőket?



A túlfeszültség levezetőket általában az elektromos hálózat bevezető pontjánál, illetve az egyes készülékek vagy berendezések előtt helyezik el. A védelem hatékonysága érdekében fontos, hogy a levezetőket megfelelően méretezzék és telepítsék.



A túlfeszültség levezetők kiválasztása:



A megfelelő túlfeszültség levezető kiválasztásakor figyelembe kell venni a következőket:

 * A védendő berendezés típusa és értéke: Minél érzékenyebb a berendezés, annál nagyobb védelmet igényel.

 * A várható túlfeszültségek nagysága és időtartama: A levezetőnek képesnek kell lennie elvezetni a várható legnagyobb túlfeszültséget is.

 * A hálózat típusa és jellemzői: A hálózat feszültsége, frekvenciája és egyéb jellemzői befolyásolják a levezető kiválasztását.



Összefoglalva:

 A túlfeszültség levezetők fontos szerepet játszanak az elektromos berendezések védelmében. A megfelelő típusú és méretű levezető kiválasztása és telepítése elengedhetetlen a hatékony védelem érdekében.



A túlfeszültségek csak a másodperc tört részéig állnak fenn, ezért tranziens feszültségeknek vagy röviden tranzienseknek is nevezzük őket. Ezek felfutási ideje nagyon rövid, néhány mikroszekundum, majd viszonylag lassan, akár 100 mikroszekundum alatt futnak le.



A túlfeszültségek a következő események miatt jönnek létre:

Villámkisülések (LEMP)
A villámkisülésre alkalmazott szakkifejezés a LEMP. Ez a Lightning Electromagnetic Pulse (villám által okozott elektromágneses impulzus) rövidítése.
A zivatarokból lecsapó villámcsapások rendkívül nagy tranziens túlfeszültségeket okoznak. Ezek sokkal nagyobbak a kapcsolási műveletek vagy elektrosztatikus kisülések miatt keletkezőknél. Igaz viszont, hogy a többi okból keletkező túlfeszültségekhez képest sokkal ritkábban következnek be.

Kapcsolási műveletek (SEMP)
A kapcsolási műveleteket a SEMP betűszóval jelölik. Ez a kapcsolási elektromágneses impulzust jelenti.
A kapcsolási műveletek alatt ebben az összefüggésben a nagyteljesítményű gépek kapcsolását vagy az áramellátó hálózatban fellépő zárlatokat értjük. Az ilyen folyamatoknál az érintett vezetékekben a másodperc tört része alatt nagyon nagy áramváltozások következnek be.

Elektrosztatikus kisülések (ESD)
Az ESD betűszó az Electrostatic Discharge (elektrosztatikus kisülés) rövidítése, és a nevének megfelelően az elektrosztatikus kisülést jelöli.
Itt arról van szó, hogy amikor különböző elektrosztatikus potenciálú testek közelednek egymáshoz vagy megérintik egymást, elektromos töltés megy át az egyikről a másikra. Ismert példa erre az az eset, amikor valaki egy szőnyegen menve feltöltődik, majd egy földelt fémtárgyon – például egy fémkorláton – ez a töltés kisül.



Fontos megjegyezni: A túlfeszültség levezetők nem nyújtanak 100%-os védelmet, de jelentősen csökkentik a károk kockázatát.

A készülékek és berendezések védelméhez szükséges intézkedéseket a levezető kiválasztása és a várható környezeti behatások függvényében két vagy három fokozatba lehet besorolni. Az egyes fokozatok védőkészülékei alapvetően a levezető-képességük nagyságában és a védelmi szintjükben különböznek, a védelmi fokozathoz tartozásuknak megfelelően.



Háromfokozatú védelmi koncepció elkülönülten telepített védelmi fokozatokkal:

  • T1 típus: villámáram-levezetők
    Védelmi szint < 4 kV, a beépítés szokásos helye: főelosztó
  • T2 típus: túlfeszültség-levezetők
    Védelmi szint < 2,5 kV, a beépítés szokásos helye: alelosztó
  • T3 típus: készülékvédelem
    Védelmi szint < 1,5 kV, a beépítés szokásos helye: a végberendezés előtt
    Az 1. és 2. védelmi fokozatokat T1+T2 típusú kombinált levezetőként is meg lehet valósítani. Ez a védőkészülék kielégíti az 1. és 2. levezetőkkel szemben támasztott követelményeket. Lényeges előnye az egyszerű telepítés. Semmilyen különleges beszerelési feltételt nem kell betartani.
    Háromfokozatú védelmi koncepció T1+T2 típusú kombinált levezetővel és külön T3 típusú levezetővel:
  • T1+T2 típusú kombinált levezető
    Védelmi szint < 2,5 kV, a beépítés szokásos helye: főelosztó
  • T3 típus: készülékvédelem
    Védelmi szint < 1,5 kV, a beépítés szokásos helye: a végberendezés előtt.



Az áramkörökbe becsatolt túlfeszültségek a legtöbb esetben jelentős mértékben károsítják a készülékeket és berendezéseket. Az állandóan használatban levő készülékeknél ez a kockázat különösen nagy. Itt ezek a károk rendkívül nagy költségeket okozhatnak. Nem csak a megrongálódott készülékek újrabeszerzése vagy javítása kerül pénzbe. Még több költséget jelent a berendezés hosszabb kiesése, vagy éppen a szoftver vagy az adatok elvesztése.



További információért keressen minket bizalommal: info@gazdafielectronic.hu
  • Gyártó
    SCHNEIDER
    Gyártói cikkszám
    A9L65101
    Hosszúság
    9 cm
    Magasság
    85 mm
    Mélység
    69 mm
    Pólusok száma
    1P
    REACH
    A referencia nem tartalmaz SVHC-t a határérték felett
    ROSH
    Megfelelő
    Szélesség
    18 mm
    Termékcsalád
    ACTI9
    Típus
    túlfeszültség-korlátozó
    [Up] feszültségvédelmi szint
    közös módú <1.5 kV 2-es típus L/R = 1 ms
    Vonalkód / EAN-kód
    3606480506307
    Rögzítési módszer - EF000003
    DIN sín (tetején kalap sín) 35 mm (DIN rail (top hat rail) 35 mm)
    Távoli jelzőkapcsolóval - EF000422
    Igen
    Vezetékek száma (földelés nélkül) - EF001148
    1
    Építési méret - EF002566
    1 moduláris távolság (1 modular spacing)
    Feszültségvédelmi szint - EF003525
    1.5
    Max. folyamatos AC feszültség - EF004198
    350
    Névleges kibocsátási csúcsáram (8/20) - EF004214
    20
    Névleges feszültség AC - EF004220
    350
    Névleges feszültség DC - EF004221
    -
    Kategória típusa 2 - EF004230
    Igen
    Feszültségvédelmi szint L-N - EF004236
    -
    Jelzés az eszközön - EF004241
    Optikai (Optical)
    Max. folytonos feszültség DC - EF004777
    -
    Védettségi fokozat (IP) - EF005474
    IP20
    Max. PV-feszültség - EF008795
    -
    Feszültségvédelmi szint N-PE - EF008796
    1.5
    Beépített biztonsági biztosíték - EF008797
    Nem
    Max. vezető keresztmetszet szilárd (szilárd, fonott) - EF008827
    35
    Max. vezeték keresztmetszet rugalmas (finomérzékű) - EF008828
    35
    DC rendszer konfiguráció - EF009926
    Nem
    Rendszer konfiguráció IT - EF009927
    Nem
    TN rendszer konfiguráció - EF009928
    Nem
    Rendszer konfiguráció TN-C - EF009929
    Igen
    TN-S rendszer konfiguráció - EF009930
    Nem
    Rendszerkonfiguráció TT - EF009931
    Igen
    Rendszerkonfiguráció egyéb - EF009932
    Nem
    Rendszer konfiguráció TN-C-S - EF009933
    Nem
    Max. kiáramlási túlfeszültségi áram (8/20) - EF012274
    65
    Rövidzárlati megszakító képesség (Isccr) - EF012627
    50
    Max. túramerő védőeszköz, párhuzamos kapcsolat (biztosíték) - EF015962
    80
    Max. túlfeszültség-védőeszköz, soros csatlakozás (biztosíték) - EF015963
    80
    Beépített zárlatvédelem - EF016000
    Nem
    Beépített rövidzárlat-védelem gG biztosítékhoz szelektíven - EF016001
    -
    Szivárgási árammentes - EF016002
    Nem
    Gyártó
    SCHNEIDER
    Numero articolo
    A9L65101
