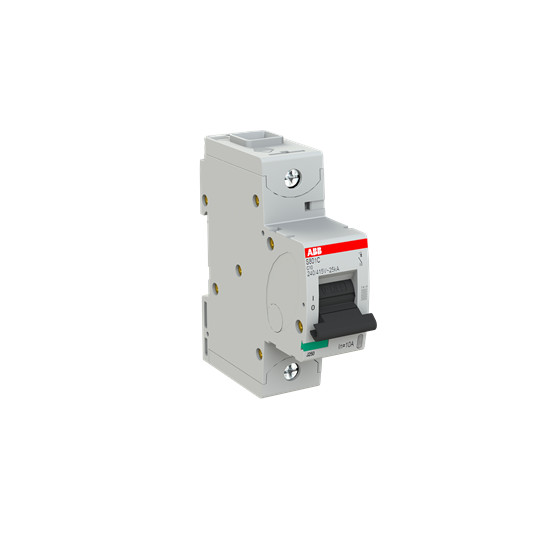

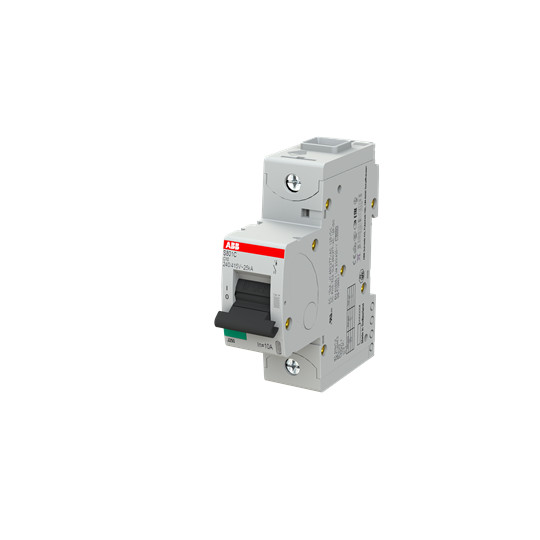

ABB S801C-C10 Kismegszakító; Icn=25 kA; 1P; C karakterisztika; In=10A; 400/690V AC;
 |
|
Az S801C-C10 egy 1 pólusú, C-karakterisztikájú, nagy teljesítményű megszakító, 10 A névleges áramerősséggel. Használható 254/440V feszültségig és egyenáramhoz is. Két különböző kioldómechanizmussal rendelkezik, a túlterhelés elleni hőkioldó mechanizmussal és a rövidzárlat elleni elektromechanikus kioldó mechanizmussal. Az S801C-C10 megfelel az IEC/EN 60898-1 és az IEC/EN 60947-2 szabványnak, és lehetővé teszi a lakossági, kereskedelmi és ipari felhasználást. Számos jóváhagyással rendelkezik, ezért világszerte használható. A tartozékok széles választéka kényelmesebbé teszi az S801C-C10 használatát. Az S801C-C10 gyors ívkioltásának köszönhetően az alkalmazás biztonságos lesz.
ABB 2CCS881001R0104 általános leírása:
A kismegszakítók más néven automaták az elektromos hálózatok egyik legfontosabb védelmi elemei. Feladatuk, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsák az áramkört, így megvédve az elektromos berendezéseket és a vezetékeket a károsodástól, valamint elkerülve a tűzveszélyt.
Működési elv
A kismegszakítók két fő részből állnak: egy elektromágneses és egy hőelemes kioldóból.
* Elektromágneses kioldó: Ez a rész a rövidzárlatok ellen nyújt védelmet. Amikor a hálózatban rövidzárlat keletkezik, a hirtelen megnövekedett áram erős mágneses teret hoz létre, amely az elektromágneses kioldót működésbe hozza, és megszakítja az áramkört.
* Hőelemes kioldó: A hőelemes kioldó a túlterhelés ellen véd. Ha az áram túl hosszú ideig halad át a vezetékben, a hőelemes kioldó felmelegszik és megolvad, így megszakítva az áramkört.
Típusok és jellemzők
* Kioldási karakterisztika: A kismegszakítók különböző kioldási karakterisztikával készülnek (B, C, D), amelyek a különböző terhelésekhez és alkalmazásokhoz igazodnak.
A kismegszakítók kioldási karakterisztikája:
Mi is az a kioldási karakterisztika?
A kismegszakító kioldási karakterisztikája azt határozza meg, hogy a készülék milyen gyorsan és milyen áramértéknél kapcsol ki. Más szavakkal, ez a karakterisztika megmutatja, hogy a kismegszakító hogyan reagál a különböző túlterhelési és rövidzárlati helyzetekben.
Miért fontos a kioldási karakterisztika?
A különböző elektromos hálózatokban eltérő terhelési viszonyok alakulhatnak ki. Például egy háztartási hálózatban más a terhelés, mint egy ipari környezetben. A kioldási karakterisztika biztosítja, hogy a kismegszakító a megfelelő időben és a megfelelő körülmények között kapcsoljon ki, így védve az elektromos berendezéseket és a vezetékeket.
A leggyakoribb kioldási karakterisztikák:
* B karakterisztika: Általános célú kismegszakítók, amelyeket elsősorban háztartási és könnyű ipari alkalmazásokban használnak. A túlterhelésre viszonylag lassabban reagálnak, de a rövidzárlatokat gyorsan megszakítják.
* C karakterisztika: Széles körben alkalmazott karakterisztika, amely a B karakterisztikánál gyorsabban reagál a túlterhelésre. Otthonokban és kisebb ipari létesítményekben is gyakran használják.
* D karakterisztika: Nagy indítóáramok esetén használják, például motorok indításakor. A túlterhelésre lassabban reagál, mint a B és C karakterisztikák, de a nagy rövidzárlati áramokat gyorsan megszakítja.
* K karakterisztika: Elektronikus eszközök védelmére alkalmas, mivel nagyon gyorsan reagál a rövidzárlatokra, de a túlterhelésre viszonylag lassan.
Miért fontos megérteni a kioldási karakterisztikát?
* Megfelelő kismegszakító kiválasztása: A kioldási karakterisztika alapján tudjuk kiválasztani a megfelelő kismegszakítót az adott alkalmazáshoz.
* Hibaelhárítás: Ha a kismegszakító gyakran kikapcsol, a karakterisztika alapján tudjuk megállapítani, hogy az ok túlterhelés vagy rövidzárlat.
* Védelem optimalizálása: A megfelelő karakterisztika kiválasztásával optimalizálhatjuk az elektromos hálózat védelmét.
Összefoglalva:
A kismegszakító kioldási karakterisztikája egy fontos paraméter, amely meghatározza a készülék viselkedését különböző terhelési körülmények között. A megfelelő karakterisztika kiválasztása elengedhetetlen az elektromos hálózat biztonságos és hatékony működéséhez.
A kismegszakítók további fontosabb jellemzői:
* Pólusszám: Egyfázisú és háromfázisú kismegszakítók léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a kismegszakító folyamatosan el tud vezetni.
* Névleges feszültség: A kismegszakítónak megfelelő feszültségszintre kell választani.
* Megszakítási képesség: Ez a legnagyobb áram, amelyet a kismegszakító biztonságosan megszakíthat.
Felhasználási területek
A kismegszakítókat széles körben alkalmazzák:
* Lakóépületek: Az elektromos hálózatok védelmére, a túláram és a rövidzárlat elleni védelem biztosítására.
* Ipari létesítmények: Gépek, berendezések védelmére.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerének védelmére.
Előnyök
* Biztonság: Megakadályozzák a tűzveszélyt és az elektromos berendezések károsodását.
* Megbízhatóság: Hosszú élettartamúak és megbízhatóan működnek.
* Egyszerű kezelhetőség: A legtöbb kismegszakító kézi úton is ki- és bekapcsolható.
* Szelektív működés: Lehetővé teszik a hibás áramkörök szelektív leválasztását.
Fontos tudnivalók
* A kismegszakítókat szakembernek kell kiválasztania és beépítenie.
* Rendszeresen ellenőrizni kell a kismegszakítók állapotát.
* A kismegszakítót soha ne cserélje nagyobb névleges áramú típusra!
* Ha a kismegszakító gyakran kikapcsol, hívjon szakembert.
Összefoglalva: A kismegszakítók nélkülözhetetlen elemei az elektromos hálózatoknak. Biztonságos és megbízható működést biztosítanak, megvédve az elektromos berendezéseket és a vezetékeket a károsodástól.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Gyártó ABBAnyag Fém, műanyagGyártói cikkszám 2CCS881001R0104IP Védettség IP 20Karakterisztika CMagasság 95 mmMélység 82,5 mmNévleges áram (in) 10 APólusok száma 1Szélesség 27 mmSzín SzürkeTípus KismegszakítóTömeg 0,24 kgZárlati megszakítóképesség (Icn) 25 kAGyártó ABBNumero articolo ABB-S801C-C10
