Dettagli prodotto

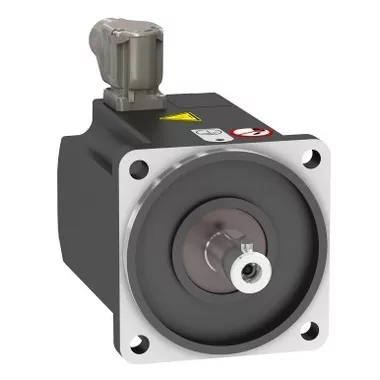

SCHNEIDER BMP1002F3NA2A Altivar BMP szinkronmotor, 1,5 kW, 3f, 480 VAC, IP65, Altivar Machine 320 frekvenciaváltóhoz
|
Schneider Villanyszerelői zsebkönyv 2026
SCHNEIDER BMP1002F3NA2A általános leírása:
A frekvenciaváltók és a lágyindítók olyan eszközök, amelyeket elektromos motorok vezérlésére használnak, de eltérő célokkal és működési elvekkel rendelkeznek. Mindkettő fontos szerepet játszik az ipari automatizálásban és az energiagazdálkodásban.
Frekvenciaváltó (VFD - Variable Frequency Drive, vagy VSD - Variable Speed Drive)
A frekvenciaváltó egy olyan elektronikus eszköz, amely az elektromos motorok fordulatszámát szabályozza a motorra jutó tápfeszültség frekvenciájának és feszültségének változtatásával.
Működése:
A frekvenciaváltó három fő részből áll:
* Egyenirányító (Rectifier): A bemeneti váltakozó áramot (AC) egyenárammá (DC) alakítja. Ez általában diódahíddal történik.
* Közbenső kör / Egyenáramú busz (DC Bus): A keletkezett egyenáramot kondenzátorok szűrik és stabilizálják, kisimítva a feszültségingadozásokat.
* Inverter: A stabilizált egyenáramot újra váltakozó árammá alakítja, de immár változtatható frekvenciával és feszültséggel. Ezt általában IGBT (Insulated Gate Bipolar Transistor) tranzisztorok gyors kapcsolgatásával, ún. impulzusszélesség-modulációval (PWM) valósítják meg.
A motor fordulatszáma az aszinkron motoroknál a tápláló feszültség frekvenciájával arányos. A frekvenciaváltóval a motorra jutó frekvencia szabályozásával pontosan beállítható a motor fordulatszáma. A feszültség és frekvencia arányát (U/f) általában állandóan tartja a frekvenciaváltó, hogy a motor mágneses telítettsége ne változzon, és a nyomatéka optimális maradjon.
Jellemzői:
* Fokozatmentes fordulatszám-szabályozás: A legfontosabb képesség, lehetővé teszi a motor fordulatszámának pontos beállítását a folyamat igényei szerint.
* Energiamegtakarítás: Különösen ventilátor- és szivattyúalkalmazásokban jelentős energiamegtakarítás érhető el, mivel a motor csak annyira pörög, amennyire szükséges. A teljesítményigény gyakran arányosan csökken a fordulatszám csökkenésével.
* Lágy indítás és leállítás: Képes a motor feszültségét és frekvenciáját fokozatosan növelni és csökkenteni, elkerülve a hirtelen áramlökéseket és mechanikai igénybevételeket.
* Nyomatékszabályozás: Bizonyos típusok (vektoros szabályozású frekvenciaváltók) képesek a motor nyomatékának pontos szabályozására is, akár alacsony fordulatszámon is nagy nyomatékot biztosítva.
* Forgásirány-váltás: Egyszerűen megoldható a motor forgásirányának megváltoztatása.
* Motorvédelem: Beépített védelmi funkciókkal rendelkezik (túlterhelés, túlmelegedés, fáziskimaradás stb.).
* Komplexitás és ár: A lágyindítókhoz képest bonyolultabb szerkezetűek és drágábbak.
Felhasználási területei:
* Szivattyúk és ventilátorok: Változtatható áramlási sebesség vagy nyomás szabályozására.
* Szállítószalagok: A szállítási sebesség pontos beállítására.
* Daruk, emelőgépek: Pontos pozícióvezérlésre, lágy indításra és leállításra, biztonságos üzemeltetésre.
* Extruderek, prések, szerszámgépek: Folyamatosan változó sebességet igénylő gyártási folyamatokban.
* HVAC rendszerek (fűtés, szellőzés, légkondicionálás): Energiahatékony működéshez.
* Mixerek, keverők: A keverési sebesség optimalizálására.
* Kompresszorok: A nyomásigényhez igazodó kapacitásszabályozásra.
Lágyindító (Soft Starter)
A lágyindító egy olyan eszköz, amely az elektromos motor indításakor ideiglenesen csökkenti a tápfeszültséget és ezzel az indítási áramlökést, valamint a mechanikai igénybevételt.
Működése:
A lágyindító főleg tirisztorokat (vagy más félvezető elemeket) használ, amelyeket a motor tápellátásának sorába kötnek. Az indítás során a lágyindító fokozatosan növeli a motorra jutó feszültséget (a vezetési szög szabályozásával), így a motor nyomatéka és áramfelvétele is fokozatosan emelkedik a névleges értékre. Amint a motor elérte a névleges fordulatszámát, a lágyindító általában egy beépített belső áthidaló érintkezővel (bypass kontaktor) áthidalja magát, így a motor közvetlenül a hálózatra kapcsolódik, és a lágyindító nem termel hőveszteséget az üzemállapot során.
Jellemzői:
* Csökkentett indítási áram: Megakadályozza a hirtelen, nagy áramlökéseket, amelyek károsíthatják a motort, a gépet és az elektromos hálózatot (pl. feszültségesés, megszakító leoldás).
* Lágy mechanikai indítás: Elkerüli a hirtelen nyomatéklökéseket, ami csökkenti a mechanikai kopást a meghajtott gépen (pl. ékszíjak, fogaskerekek, csapágyak). Ezáltal nő a berendezés élettartama és csökken a karbantartási igény.
* Lágy leállítás (opcionális): Egyes lágyindítók képesek a motor fokozatos leállítására is, ami például szivattyúknál megakadályozza a vízkalapács jelenséget.
* Nincs fordulatszám-szabályozás: A lágyindító csak az indítás és leállítás fázisában szabályozza a motort, normál üzemben a motor névleges fordulatszámon jár. Nem képes a folyamatos fordulatszám-szabályozásra.
* Egyszerűbb és olcsóbb: Általában egyszerűbb szerkezetűek és olcsóbbak, mint a frekvenciaváltók.
* Beépített védelmek: Túlterhelés, fázishiba elleni védelem.
Felhasználási területei:
* Szivattyúk: A vízkalapács effektus elkerülése, a csővezeték-rendszer védelme.
* Ventilátorok: A szíj- és csapágykopás csökkentése.
* Kompresszorok: A mechanikai igénybevétel csökkentése indításkor.
* Szállítószalagok: Az anyagok és a szállítószalag lágy indítása, elkerülve a rángatást és a csúszást.
* Daruk, emelőgépek: Kisebb emelési alkalmazásoknál a terhelés lágy indítása.
* Fűrészek, darálók: Az indítási sokk csökkentése.
* Olyan alkalmazások, ahol a motor egy fix fordulatszámon működik, de a lágy indítás és/vagy leállítás előnyös a mechanikai védelem és az energiafelvétel szempontjából.
Fő különbség összefoglalva:
* Frekvenciaváltó: Folyamatos fordulatszám-szabályozásra alkalmas, a frekvencia és feszültség változtatásával. Drágább, komplexebb.
* Lágyindító: Csak az indítás és leállítás folyamatát szabályozza a feszültség fokozatos emelésével/csökkentésével, hogy elkerülje a nagy áramlökéseket és a mechanikai igénybevételeket. Normál üzemben a motor névleges fordulatszámon jár. Olcsóbb, egyszerűbb.
A választás a konkrét alkalmazás igényeitől függ. Ha folyamatos sebességszabályozásra van szükség, frekvenciaváltó a megoldás. Ha csak a lágy indítás és leállítás a cél, egy lágyindító elegendő és költséghatékonyabb lehet.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Gyártó SCHNEIDERGyártói cikkszám BMP1002F3NA2AHosszúság 160,6 mmIP Védettség IP 651REACH A referencia nem tartalmaz SVHC-t a határérték felettROSH Proaktív megfelelőség (A termék nem tartozik az EU RoHS jogi hatálya alá)Tömeg 4,92 kg[Us] névleges betáplálási feszültség 48 VVonalkód / EAN-kód 3606480564444Modell - EF000010 Forgóáramú szinkronmotor (Rotary current synchronous motor)Feszültség típusa - EF000187 AC/DCNévleges áramerősség - EF000227 2.6Névleges feszültség - EF000228 480Fázisok száma - EF000351 3Építési típus - EF000767 Egyéb (Other)pólusok száma - EF001391 0Ház anyaga - EF001596 Egyéb (Other)Névleges frekvencia - EF001663 50 - 60Üzemelési hőmérséklet - EF002393 0 - 40Védettségi fokozat (IP) - EF005474 Egyéb (Other)Védelem foka (NEMA) - EF011959 -Teljesítménytényező - EF025740 -Névleges fordulatszám névleges frekvencián - EF003974 1500Névleges teljesítmény névleges frekvencián - EF003976 0.26Működési ciklus - EF008908 Egyéb (Other)Váz mérete az IEC szerint - EF009243 -Teljes terhelési hatásfok - EF009244 -Induló áram arány - EF009245 0Indulási nyomaték arány - EF009246 0Bontási nyomaték arány - EF009247 0Feszültségű antikondenzációs fűtőelem - EF009248 -Kimeneti teljesítmény párátlanító fűtőtest - EF009249 -Pozitív hőmérsékleti koefficienssel rendelkező ellenállás (PTC) - EF009250 NemEllenállásos hőmérséklet-érzékelő (RTD) - EF009251 NemIntrinsikusan biztonságos (IS) - EF009252 Nincs (None)Túlterhelési képesség - EF009253 NemHűtési módszer - EF009254 Egyéb (Other)Tengelyvég típusa - EF009255 Egyéb (Other)Vákuum nyomású impregnálás (VPI) - EF009256 Egyéb (Other)Motorhatékonysági osztály - EF014979 Egyéb (Other)Frekvenciaszabályozásra alkalmas - EF022077 NemCsapágy - EF023012 Egyéb (Other)Szigetelési osztály az IEC szerint - EF023092 Egyéb (Other)Páramentesítővel - EF024474 NemNévleges nyomaték - EF025725 0.9Gyártó SCHNEIDERNumero articolo BMP1002F3NA2A
