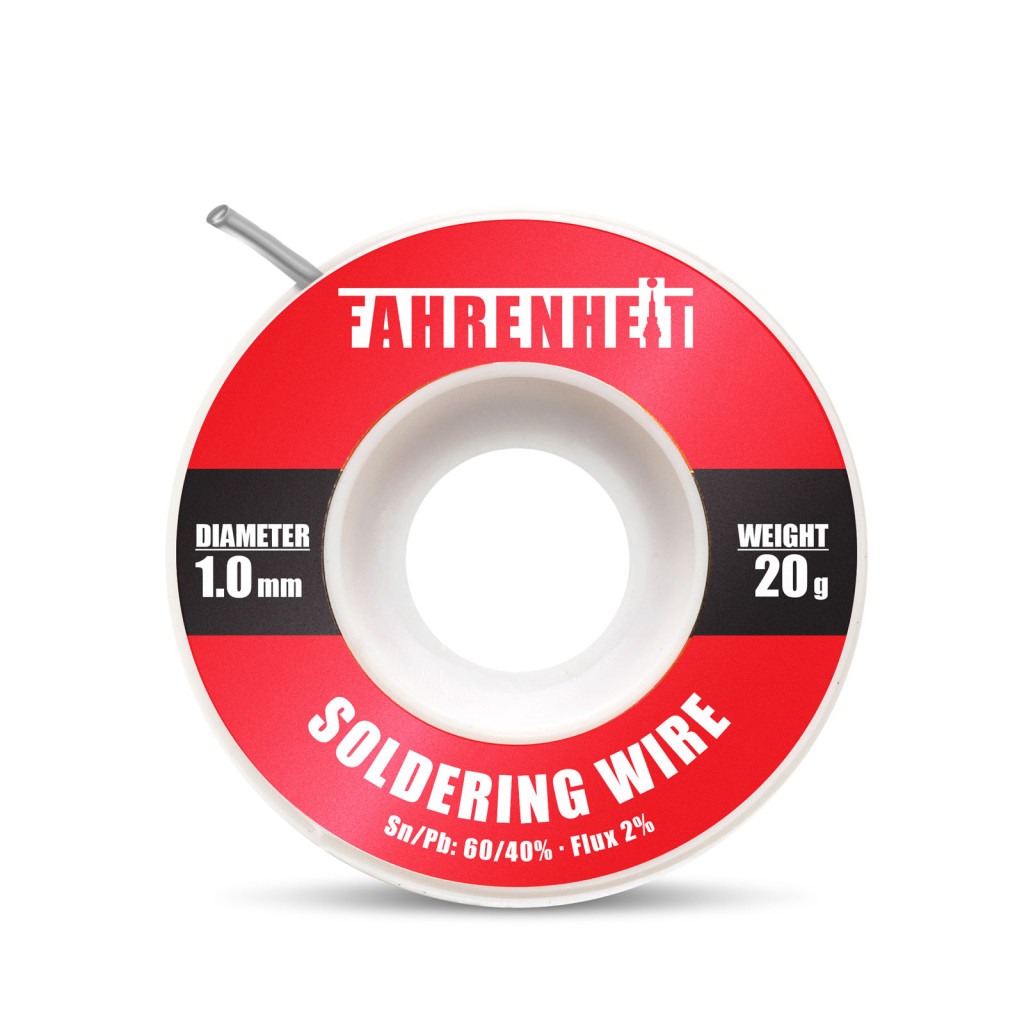

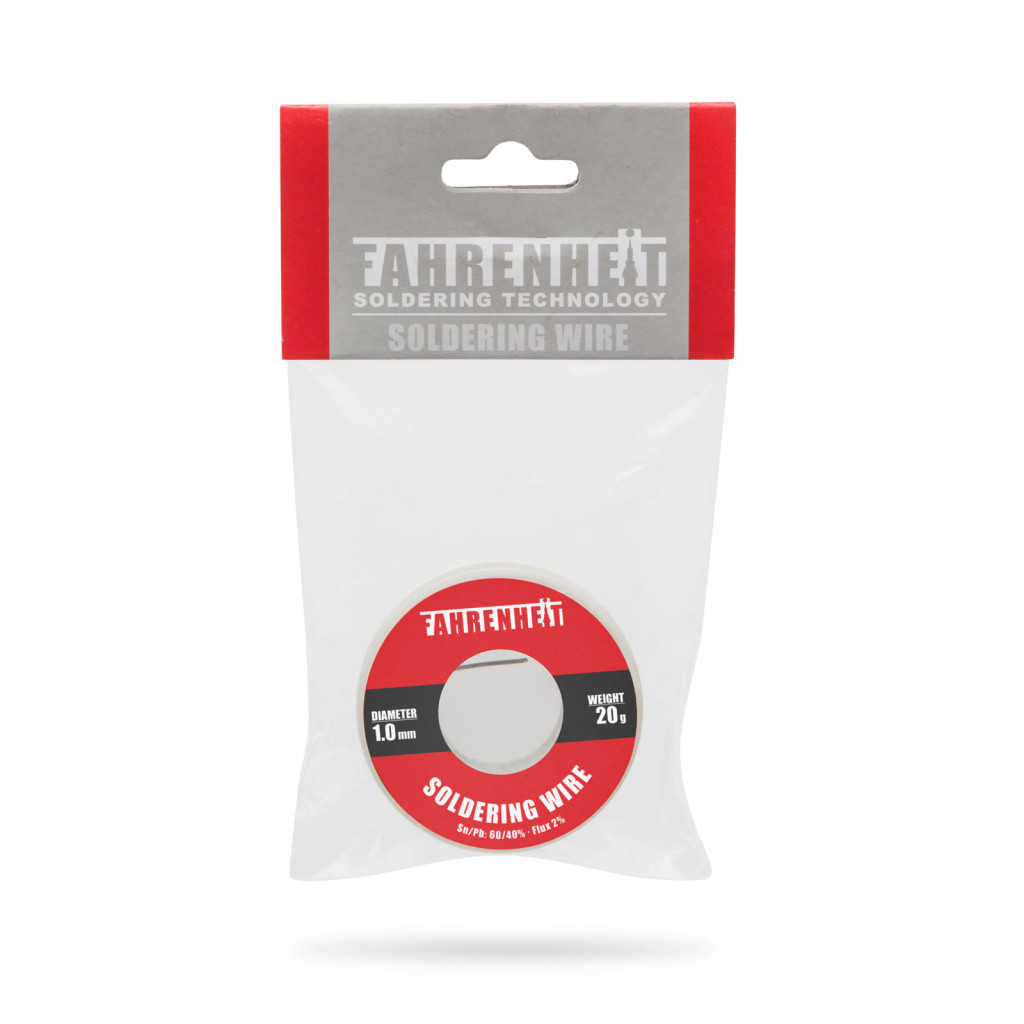

FAHRENHEIT 55132 Forrasztó ón
 |
|
Forrasztó ón
Ø 1 mm • 20 g
FAHRENHEIT 55132 általános leírása:
Forrasztás technika és kiegészítői
A forrasztás egy alapvető fémkötési eljárás, amellyel két vagy több fémdarabot (általában elektronikai alkatrészeket vagy fémlemezeket) kötünk össze egy harmadik, alacsonyabb olvadáspontú fémmel, az úgynevezett forraszanyaggal. Lényeges, hogy a forrasztás során az összekötni kívánt alapanyagok nem olvadnak meg, csak a forraszanyag. Ez különbözteti meg a hegesztéstől, ahol az alapanyagok is részben megolvadnak.
Két fő típusa van: a lágyforrasztás (ami az elektronikában a legelterjedtebb) és a keményforrasztás.
Lágyforrasztás
A lágyforrasztás során az olvadáspont 450 °C alatt van. Az elektronikában szinte kizárólag ezt a módszert alkalmazzák.
Jellemzők:
* Alacsony hőmérséklet: Az alkatrészek és a nyomtatott áramköri lapok (NYÁK) károsodásának elkerülése végett alacsony olvadáspontú forraszanyagot használnak.
* Elektromos vezetőképesség: A forrasztásnak jó elektromos vezetőképességet kell biztosítania a stabil áramvezetéshez.
* Mechanikai szilárdság: Bár a fő cél az elektromos kapcsolat, a forrasztott kötésnek bizonyos mechanikai szilárdsággal is rendelkeznie kell.
* Korrózióállóság: A kész kötésnek ellenállónak kell lennie a környezeti hatásokkal szemben.
A forrasztás alapvető lépései (lágyforrasztás esetén)
* Tisztítás: Az alapanyagok felületének tisztának kell lennie zsírtól, oxidtól és egyéb szennyeződésektől. Az oxidréteg megakadályozná a forraszanyag megfelelő tapadását.
* Flux/folyasztószer felvitele: A folyasztószer (gyakran a forraszanyag belsejében található) eltávolítja a maradék oxidot, és megakadályozza az újraképződést a forrasztás során. Segít a forraszanyag "folyatásában" is.
* Melegítés: A forrasztópáka hegyével felmelegítjük az összekötni kívánt alkatrészeket (pl. alkatrészláb és NYÁK-pad). Fontos, hogy ne a forraszanyagot melegítsük közvetlenül!
* Forraszanyag adagolása: Amikor az alkatrészek elérték a megfelelő hőmérsékletet, a forraszanyagot hozzáérintjük az alkatrészhez, ami felolvad, és elfolyik a forrasztani kívánt felületeken.
* Hűtés és megszilárdulás: A forrasztópákát eltávolítva a forraszanyag gyorsan lehűl és megszilárdul, stabil kötést képezve.
Kiegészítők a forrasztáshoz és jellemzőik
1. Forrasztópáka
A forrasztópáka a forrasztás kulcsfontosságú eszköze, amely hőt biztosít a forraszanyag megolvasztásához.
* Jellemzők:
* Teljesítmény: Wattban (W) adják meg, befolyásolja a felmelegedési sebességet és a hőntartó képességet. Általában 15-60 W közötti pákákat használnak az elektronikában. Magasabb teljesítmény nagyobb felületekhez vagy nehezebben melegedő anyagokhoz szükséges.
* Hőmérséklet-szabályozás: A modern pákák többsége termosztatikusan szabályozott, ami pontos és stabil hőmérsékletet biztosít. Ez védi az érzékeny alkatrészeket a túlmelegedéstől.
* Hegytípusok: Különböző alakú hegyek léteznek (pl. ceruzahegyű, lapos, vágott), amelyek más-más feladatokhoz ideálisak.
* Kábelhossz és anyagminőség: Fontos a kényelmes munkavégzéshez és a tartóssághoz.
* Típusok:
* Standard páka: Egy adott hőmérsékletre melegszik fel.
* Hőmérséklet-szabályozott pákaállomás: Precíz hőmérséklet-beállítást tesz lehetővé, ami elengedhetetlen az érzékeny alkatrészek forrasztásánál.
* Gázpáka: Gázzal működik, vezeték nélküli, kültéri vagy mobil használatra ideális.
* Forrólevegős állomás: Főleg SMD (felületszerelt) alkatrészek forrasztásához és kiforrasztásához.
2. Forraszanyag (Ólommentes és Ólmos)
A forraszanyag az a fémötvözet, amely megolvadva összeköti az alkatrészeket.
* Jellemzők:
* Olvadáspont: Lényeges, hogy alacsonyabb legyen, mint a forrasztandó anyagoké.
* Ötvözetek: Különböző ötvözetek léteznek, amelyek befolyásolják az olvadáspontot, a folyóképességet és a kötés tulajdonságait.
* Flux (folyasztószer) tartalom: A legtöbb forrasztóhuzal belsejében található folyasztószer, ami megkönnyíti a forrasztást.
* Típusok:
* Ólmos forraszanyag (pl. Sn60Pb40 vagy Sn63Pb37): Hagyományos, alacsony olvadáspontú (183 °C), jó folyóképességű. Az ólomtartalom miatt környezetvédelmi okokból egyre inkább korlátozzák a használatát.
* Ólommentes forraszanyag (pl. Sn99.3Cu0.7, SnAgCu ötvözetek): Magasabb olvadáspontú (kb. 217-227 °C), némileg nehezebb vele dolgozni, de környezetbarátabb. Az EU RoHS irányelvei miatt ez vált a szabvánnyá az új elektronikai termékekben.
* Forrasztópaszta: Apró forraszgolyók és folyasztószer paszta formájában, SMD alkatrészek forrasztásához ideális (reflow forrasztás).
3. Folyasztószer (Flux)
A folyasztószer tisztítja a forrasztandó felületeket az oxidoktól és elősegíti a forraszanyag egyenletes terülését.
* Jellemzők:
* Aktivitás: Különböző aktivitású folyasztószerek léteznek. Az elektronikában általában "no-clean" típusokat használnak, amelyek nem igényelnek utólagos tisztítást, vagy alacsony maradékkal rendelkeznek.
* Típusok:
* Gyanta (kolofónium) alapú: Hagyományos, enyhe tisztító hatású.
* Szintetikus (organikus) alapú: Hatékonyabb, de némelyikük utólagos tisztítást igényelhet.
* "No-clean" folyasztószer: Minimális, nem korrozív maradékot hagy maga után, ami nem igényel tisztítást.
4. Kiforrasztó eszközök
Amikor hibás alkatrészt kell eltávolítani, vagy javítani kell egy rossz forrasztást.
* Jellemzők:
* Hatékonyság: Gyorsan és tisztán kell eltávolítania a forraszanyagot.
* Típusok:
* Kiforrasztó ónszippantó pumpa: Kézi eszköz, amely vákuumot hoz létre a megolvadt forraszanyag felszívásához.
* Kiforrasztó harisnya (ónelszívó szalag): Rézfonat, amely a kapilláris hatás elvénél fogva felszívja a megolvadt forraszanyagot.
* Kiforrasztó állomás: Ipari használatra vagy nagy mennyiségű kiforrasztáshoz. Vákuumszivattyúval és fűtött kiforrasztóheggyel rendelkezik.
5. Egyéb kiegészítők
* Forrasztóállvány (pákaállvány): Stabil és biztonságos helyet biztosít a forrasztópákának, gyakran szivaccsal vagy dróthálóval kiegészítve a hegy tisztításához.
* Forrasztószivacs vagy fémforrasztógyapot: A forrasztópáka hegyének tisztítására szolgál az oxidréteg és a forraszanyag-maradványok eltávolítására. A szivacsot be kell nedvesíteni használat előtt.
* Csipeszek és fogók: Az apró alkatrészek rögzítésére és kezelésére, különösen, ha forróak.
* "Harmadik kéz" / Alkatrészrögzítő: Két vagy több mozgatható, krokodilcsipeszes karral rendelkező eszköz, ami megtartja az alkatrészeket a forrasztás során, szabaddá téve a kezeket.
* Védőszemüveg: Apró forraszanyag-fröccsenések ellen védi a szemet.
* Elszívó ventilátor: A forrasztás során keletkező mérgező gőzök (folyasztószer égéstermékei) elszívására szolgál.
* Izopropil-alkohol (IPA): A folyasztószer-maradványok és egyéb szennyeződések tisztítására a forrasztás után.
A megfelelő forrasztási technikával és a minőségi kiegészítők használatával tartós és megbízható elektromos kötések hozhatók létre. Fontos a biztonságra való odafigyelés, mivel a forrasztópáka forró, és a forrasztás során keletkező gőzök belélegzése káros lehet.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Átmérő:
1 mm
Súly:
20 g
Sn/Pb:
60/40%
Flux:
2%
-
Gyártó FAHRENHEITGyártói cikkszám 55132Magasság 12,50 mmMélység 2,00 mmSúly 27,00 gSzélesség 8,00 mmVonalkód / EAN-kód 5999544111288Gyártó FAHRENHEITNumero articolo G-55132
