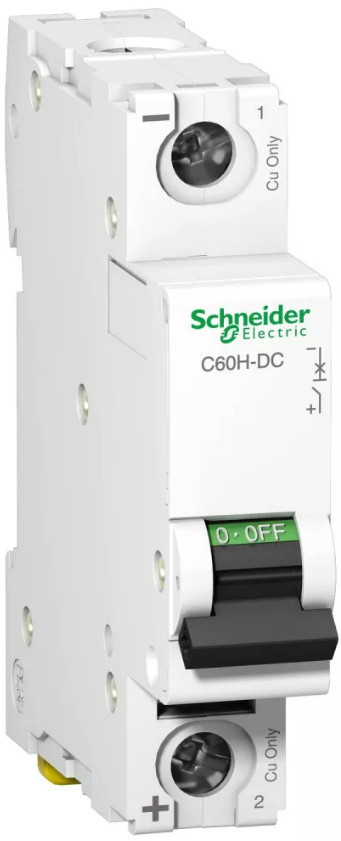

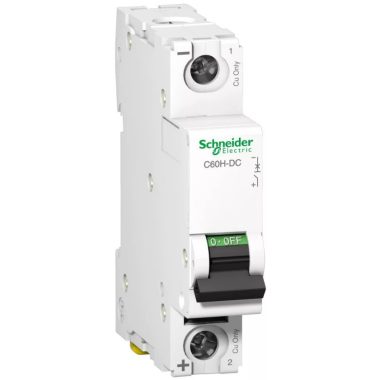

SCHNEIDER A9N61504 ACTI9 C60H-DC kismegszakító, 1P, C, 4A, 250VDC
 |
Schneider Villanyszerelői zsebkönyv 2026
ACTI9 C60H-DC kismegszakító, 1P, C, 4A, 250VDC
SCHNEIDER A9N61504 általános leírása:
A kismegszakítók más néven automaták az elektromos hálózatok egyik legfontosabb védelmi elemei. Feladatuk, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsák az áramkört, így megvédve az elektromos berendezéseket és a vezetékeket a károsodástól, valamint elkerülve a tűzveszélyt.
Működési elv
A kismegszakítók két fő részből állnak: egy elektromágneses és egy hőelemes kioldóból.
* Elektromágneses kioldó: Ez a rész a rövidzárlatok ellen nyújt védelmet. Amikor a hálózatban rövidzárlat keletkezik, a hirtelen megnövekedett áram erős mágneses teret hoz létre, amely az elektromágneses kioldót működésbe hozza, és megszakítja az áramkört.
* Hőelemes kioldó: A hőelemes kioldó a túlterhelés ellen véd. Ha az áram túl hosszú ideig halad át a vezetékben, a hőelemes kioldó felmelegszik és megolvad, így megszakítva az áramkört.
Típusok és jellemzők
* Kioldási karakterisztika: A kismegszakítók különböző kioldási karakterisztikával készülnek (B, C, D), amelyek a különböző terhelésekhez és alkalmazásokhoz igazodnak.
A kismegszakítók kioldási karakterisztikája:
Mi is az a kioldási karakterisztika?
A kismegszakító kioldási karakterisztikája azt határozza meg, hogy a készülék milyen gyorsan és milyen áramértéknél kapcsol ki. Más szavakkal, ez a karakterisztika megmutatja, hogy a kismegszakító hogyan reagál a különböző túlterhelési és rövidzárlati helyzetekben.
Miért fontos a kioldási karakterisztika?
A különböző elektromos hálózatokban eltérő terhelési viszonyok alakulhatnak ki. Például egy háztartási hálózatban más a terhelés, mint egy ipari környezetben. A kioldási karakterisztika biztosítja, hogy a kismegszakító a megfelelő időben és a megfelelő körülmények között kapcsoljon ki, így védve az elektromos berendezéseket és a vezetékeket.
A leggyakoribb kioldási karakterisztikák:
* B karakterisztika: Általános célú kismegszakítók, amelyeket elsősorban háztartási és könnyű ipari alkalmazásokban használnak. A túlterhelésre viszonylag lassabban reagálnak, de a rövidzárlatokat gyorsan megszakítják.
* C karakterisztika: Széles körben alkalmazott karakterisztika, amely a B karakterisztikánál gyorsabban reagál a túlterhelésre. Otthonokban és kisebb ipari létesítményekben is gyakran használják.
* D karakterisztika: Nagy indítóáramok esetén használják, például motorok indításakor. A túlterhelésre lassabban reagál, mint a B és C karakterisztikák, de a nagy rövidzárlati áramokat gyorsan megszakítja.
* K karakterisztika: Elektronikus eszközök védelmére alkalmas, mivel nagyon gyorsan reagál a rövidzárlatokra, de a túlterhelésre viszonylag lassan.
Miért fontos megérteni a kioldási karakterisztikát?
* Megfelelő kismegszakító kiválasztása: A kioldási karakterisztika alapján tudjuk kiválasztani a megfelelő kismegszakítót az adott alkalmazáshoz.
* Hibaelhárítás: Ha a kismegszakító gyakran kikapcsol, a karakterisztika alapján tudjuk megállapítani, hogy az ok túlterhelés vagy rövidzárlat.
* Védelem optimalizálása: A megfelelő karakterisztika kiválasztásával optimalizálhatjuk az elektromos hálózat védelmét.
Összefoglalva:
A kismegszakító kioldási karakterisztikája egy fontos paraméter, amely meghatározza a készülék viselkedését különböző terhelési körülmények között. A megfelelő karakterisztika kiválasztása elengedhetetlen az elektromos hálózat biztonságos és hatékony működéséhez.
A kismegszakítók további fontosabb jellemzői:
* Pólusszám: Egyfázisú és háromfázisú kismegszakítók léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a kismegszakító folyamatosan el tud vezetni.
* Névleges feszültség: A kismegszakítónak megfelelő feszültségszintre kell választani.
* Megszakítási képesség: Ez a legnagyobb áram, amelyet a kismegszakító biztonságosan megszakíthat.
Felhasználási területek
A kismegszakítókat széles körben alkalmazzák:
* Lakóépületek: Az elektromos hálózatok védelmére, a túláram és a rövidzárlat elleni védelem biztosítására.
* Ipari létesítmények: Gépek, berendezések védelmére.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerének védelmére.
Előnyök
* Biztonság: Megakadályozzák a tűzveszélyt és az elektromos berendezések károsodását.
* Megbízhatóság: Hosszú élettartamúak és megbízhatóan működnek.
* Egyszerű kezelhetőség: A legtöbb kismegszakító kézi úton is ki- és bekapcsolható.
* Szelektív működés: Lehetővé teszik a hibás áramkörök szelektív leválasztását.
Fontos tudnivalók
* A kismegszakítókat szakembernek kell kiválasztania és beépítenie.
* Rendszeresen ellenőrizni kell a kismegszakítók állapotát.
* A kismegszakítót soha ne cserélje nagyobb névleges áramú típusra!
* Ha a kismegszakító gyakran kikapcsol, hívjon szakembert.
Összefoglalva: A kismegszakítók nélkülözhetetlen elemei az elektromos hálózatoknak. Biztonságos és megbízható működést biztosítanak, megvédve az elektromos berendezéseket és a vezetékeket a károsodástól.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Ez a termék egy Acti9 C60H-DC kisfeszültségű egyenáramú kismegszakító (MCB). Ez az 1P kismegszakító 4 A-es névleges áramerősséggel és C-kioldási görbével rendelkezik. A névleges rövidzárlati megszakítóképesség az EN 60947-2 szabványnak és a 10 kA-nak megfelelő 220 V egyenáram esetén 10 kA-ig terjed 220 kA-ig az EN 60947-2 szabványnak megfelelően. Megfelel mind a lakossági EN/IEC 60898-1, mind az ipari EN/IEC 60947-2 szabványnak. Ez a kismegszakító egyesíti a rövidzárlattal és túlterhelési árammal szembeni védelem, valamint a vezérlés és szigetelés funkcióit. A VisiTrip a karbantartás alatti biztonságot szavatolja, a VisiSafe pedig a rövid beavatkozási időt biztosítja. Az Acti9 C60H-DC áramköröket (ipari vezérlés és automatizálás, közlekedés, megújuló energia) használó környezetekben használatos. Ez az eszköz ipari vezérlés, automatizálás, szállítás és megújuló energia felhasználás terültén használható. Elektromos élettartama akár 3000 ciklus is lehet, mechanikai élettartama pedig akár 20000 ciklus is lehet. Az Ue üzemi feszültség 250 V DC. Az Ui névleges szigetelési feszültség 500 V DC. Az Uimp névleges lökő-feszültség 6kV. Az üzemi frekvencia 50 Hz vagy 60 Hz. A terméket DIN sínre lehet felszerelni. Szélessége 2 modul (1x9 mm-es osztásban). A szennyezési fok 3. Túlfeszültség kategória: IV. A termék színe fehér (RAL9003). A tömege 0,128kg. Az IEC 60529 szabvány szerint a szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 70°C között van. Tárolási hőmérséklet: -40-85°C.
Letölthető tartalom - 1
Letölthető tartalom - 2
Letölthető tartalom - 3
Letölthető tartalom - 4
-
Gyártó SCHNEIDERGyártói cikkszám A9N61504Karakterisztika CKompatibilitás C60 tartozékokNévleges áramerősség (In) 4ANévleges feszültség (Un) 250 VDCNévleges lökőfeszültség-állóság (Uimp) 6 kV megfelel EN 60947-3Névleges üzemi zárlati megszakítóképesség (Ics) 15 kA 75 % megfelel EN 60947-3 - 1150 V DCPólusok száma 1PREACH A referencia nem tartalmaz SVHC-t a határérték felettROSH MegfelelőTermékcsalád ACTI9Típus kismegszakítóVonalkód / EAN-kód 3606480424069Feszültség típusa - EF000187 DCBeépített mélység - EF000218 44Névleges áramerősség - EF000227 4Névleges feszültség - EF000228 220Frekvencia - EF000416 - - -Leoldási jellemző - EF000889 CNévleges szigetelési feszültség Ui - EF001366 500Áramkorlátozó osztály - EF002568 -Túlfeszültségi kategória - EF002569 4Szennyeződési fokozat - EF002570 3Szélesség moduláris távolságok számában - EF002950 1Robbanásbiztos - EF004663 NemTeljesítmény veszteség - EF005387 2.4Védettségi fokozat (IP) - EF005474 IP20Védett pólusok száma - EF005548 1Egyidejű kapcsolású nulla vezető - EF005997 NemCsatlakoztatható vezető keresztmetszet szilárd vezető esetén - EF007337 1 - 25Csatlakoztatható vezető keresztmetszet többelhegesztett - EF007343 1 - 16Üzem közbeni környezeti hőmérséklet - EF007515 -25 - 70Süllyesztett telepítés - EF007517 NemTengelyek száma (összesen) - EF008618 1Névleges rövidzárlati megszakító képesség Icn az EN 60898 szerint 400 V-on - EF009555 -Névleges rövidzárlati megszakító képesség Icn az EN 60898 szerint 230 V-on - EF009556 -Névleges rövidzárlati megszakító képesség Icu az IEC 60947-2 szerint 230 V-on - EF009557 -Névleges rövidzárlati megszakító képesség Icu az IEC 60947-2 szerint 400 V-on - EF009558 -Minősített impulzus ütések feszültsége Uimp - EF011980 6Kiegészítő berendezés lehetséges IgenGyártó SCHNEIDERNumero articolo SCHNEIDERA9N61504
