Detalii produs
Categorie principala >Solutii pentru lipit >Statii de lipit

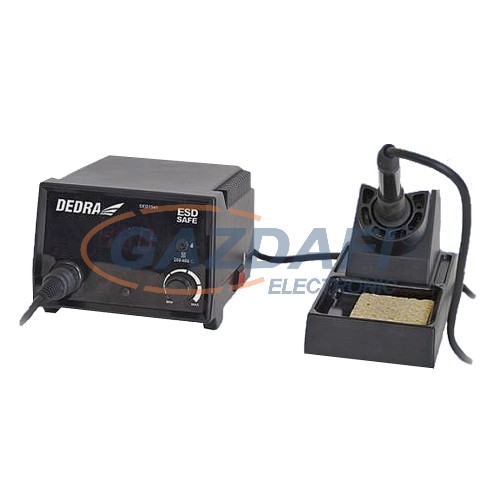

DEDRA Digitális forrasztó állomás folytonos hőmérséklet szabályozóval 60W

Produs de desfacere
DEDRA Digitális forrasztó állomás folytonos hőmérséklet szabályozóval 60W
318,44 RON
RAKTÁRKÉSZLET FEJLESZTÉS ALATT



Folytonos hőmérséklet szabályozóval
200-420°C



DEDRA DED7541 általános leírása:

Forrasztás technika és kiegészítői
A forrasztás egy alapvető fémkötési eljárás, amellyel két vagy több fémdarabot (általában elektronikai alkatrészeket vagy fémlemezeket) kötünk össze egy harmadik, alacsonyabb olvadáspontú fémmel, az úgynevezett forraszanyaggal. Lényeges, hogy a forrasztás során az összekötni kívánt alapanyagok nem olvadnak meg, csak a forraszanyag. Ez különbözteti meg a hegesztéstől, ahol az alapanyagok is részben megolvadnak.



Két fő típusa van: a lágyforrasztás (ami az elektronikában a legelterjedtebb) és a keményforrasztás.
Lágyforrasztás
A lágyforrasztás során az olvadáspont 450 °C alatt van. Az elektronikában szinte kizárólag ezt a módszert alkalmazzák.
Jellemzők:
* Alacsony hőmérséklet: Az alkatrészek és a nyomtatott áramköri lapok (NYÁK) károsodásának elkerülése végett alacsony olvadáspontú forraszanyagot használnak.
* Elektromos vezetőképesség: A forrasztásnak jó elektromos vezetőképességet kell biztosítania a stabil áramvezetéshez.
* Mechanikai szilárdság: Bár a fő cél az elektromos kapcsolat, a forrasztott kötésnek bizonyos mechanikai szilárdsággal is rendelkeznie kell.
* Korrózióállóság: A kész kötésnek ellenállónak kell lennie a környezeti hatásokkal szemben.
A forrasztás alapvető lépései (lágyforrasztás esetén)
* Tisztítás: Az alapanyagok felületének tisztának kell lennie zsírtól, oxidtól és egyéb szennyeződésektől. Az oxidréteg megakadályozná a forraszanyag megfelelő tapadását.
* Flux/folyasztószer felvitele: A folyasztószer (gyakran a forraszanyag belsejében található) eltávolítja a maradék oxidot, és megakadályozza az újraképződést a forrasztás során. Segít a forraszanyag "folyatásában" is.
* Melegítés: A forrasztópáka hegyével felmelegítjük az összekötni kívánt alkatrészeket (pl. alkatrészláb és NYÁK-pad). Fontos, hogy ne a forraszanyagot melegítsük közvetlenül!
* Forraszanyag adagolása: Amikor az alkatrészek elérték a megfelelő hőmérsékletet, a forraszanyagot hozzáérintjük az alkatrészhez, ami felolvad, és elfolyik a forrasztani kívánt felületeken.
* Hűtés és megszilárdulás: A forrasztópákát eltávolítva a forraszanyag gyorsan lehűl és megszilárdul, stabil kötést képezve.



Kiegészítők a forrasztáshoz és jellemzőik
1. Forrasztópáka
A forrasztópáka a forrasztás kulcsfontosságú eszköze, amely hőt biztosít a forraszanyag megolvasztásához.
* Jellemzők:
  * Teljesítmény: Wattban (W) adják meg, befolyásolja a felmelegedési sebességet és a hőntartó képességet. Általában 15-60 W közötti pákákat használnak az elektronikában. Magasabb teljesítmény nagyobb felületekhez vagy nehezebben melegedő anyagokhoz szükséges.
  * Hőmérséklet-szabályozás: A modern pákák többsége termosztatikusan szabályozott, ami pontos és stabil hőmérsékletet biztosít. Ez védi az érzékeny alkatrészeket a túlmelegedéstől.
  * Hegytípusok: Különböző alakú hegyek léteznek (pl. ceruzahegyű, lapos, vágott), amelyek más-más feladatokhoz ideálisak.
  * Kábelhossz és anyagminőség: Fontos a kényelmes munkavégzéshez és a tartóssághoz.
* Típusok:
  * Standard páka: Egy adott hőmérsékletre melegszik fel.
  * Hőmérséklet-szabályozott pákaállomás: Precíz hőmérséklet-beállítást tesz lehetővé, ami elengedhetetlen az érzékeny alkatrészek forrasztásánál.
  * Gázpáka: Gázzal működik, vezeték nélküli, kültéri vagy mobil használatra ideális.
  * Forrólevegős állomás: Főleg SMD (felületszerelt) alkatrészek forrasztásához és kiforrasztásához.



2. Forraszanyag (Ólommentes és Ólmos)
A forraszanyag az a fémötvözet, amely megolvadva összeköti az alkatrészeket.
* Jellemzők:
  * Olvadáspont: Lényeges, hogy alacsonyabb legyen, mint a forrasztandó anyagoké.
  * Ötvözetek: Különböző ötvözetek léteznek, amelyek befolyásolják az olvadáspontot, a folyóképességet és a kötés tulajdonságait.
  * Flux (folyasztószer) tartalom: A legtöbb forrasztóhuzal belsejében található folyasztószer, ami megkönnyíti a forrasztást.
* Típusok:
  * Ólmos forraszanyag (pl. Sn60Pb40 vagy Sn63Pb37): Hagyományos, alacsony olvadáspontú (183 °C), jó folyóképességű. Az ólomtartalom miatt környezetvédelmi okokból egyre inkább korlátozzák a használatát.
  * Ólommentes forraszanyag (pl. Sn99.3Cu0.7, SnAgCu ötvözetek): Magasabb olvadáspontú (kb. 217-227 °C), némileg nehezebb vele dolgozni, de környezetbarátabb. Az EU RoHS irányelvei miatt ez vált a szabvánnyá az új elektronikai termékekben.
  * Forrasztópaszta: Apró forraszgolyók és folyasztószer paszta formájában, SMD alkatrészek forrasztásához ideális (reflow forrasztás).



3. Folyasztószer (Flux)
A folyasztószer tisztítja a forrasztandó felületeket az oxidoktól és elősegíti a forraszanyag egyenletes terülését.
* Jellemzők:
  * Aktivitás: Különböző aktivitású folyasztószerek léteznek. Az elektronikában általában "no-clean" típusokat használnak, amelyek nem igényelnek utólagos tisztítást, vagy alacsony maradékkal rendelkeznek.
* Típusok:
  * Gyanta (kolofónium) alapú: Hagyományos, enyhe tisztító hatású.
  * Szintetikus (organikus) alapú: Hatékonyabb, de némelyikük utólagos tisztítást igényelhet.
  * "No-clean" folyasztószer: Minimális, nem korrozív maradékot hagy maga után, ami nem igényel tisztítást.



4. Kiforrasztó eszközök
Amikor hibás alkatrészt kell eltávolítani, vagy javítani kell egy rossz forrasztást.
* Jellemzők:
  * Hatékonyság: Gyorsan és tisztán kell eltávolítania a forraszanyagot.
* Típusok:
  * Kiforrasztó ónszippantó pumpa: Kézi eszköz, amely vákuumot hoz létre a megolvadt forraszanyag felszívásához.
  * Kiforrasztó harisnya (ónelszívó szalag): Rézfonat, amely a kapilláris hatás elvénél fogva felszívja a megolvadt forraszanyagot.
  * Kiforrasztó állomás: Ipari használatra vagy nagy mennyiségű kiforrasztáshoz. Vákuumszivattyúval és fűtött kiforrasztóheggyel rendelkezik.



5. Egyéb kiegészítők
* Forrasztóállvány (pákaállvány): Stabil és biztonságos helyet biztosít a forrasztópákának, gyakran szivaccsal vagy dróthálóval kiegészítve a hegy tisztításához.
* Forrasztószivacs vagy fémforrasztógyapot: A forrasztópáka hegyének tisztítására szolgál az oxidréteg és a forraszanyag-maradványok eltávolítására. A szivacsot be kell nedvesíteni használat előtt.
* Csipeszek és fogók: Az apró alkatrészek rögzítésére és kezelésére, különösen, ha forróak.
* "Harmadik kéz" / Alkatrészrögzítő: Két vagy több mozgatható, krokodilcsipeszes karral rendelkező eszköz, ami megtartja az alkatrészeket a forrasztás során, szabaddá téve a kezeket.
* Védőszemüveg: Apró forraszanyag-fröccsenések ellen védi a szemet.
* Elszívó ventilátor: A forrasztás során keletkező mérgező gőzök (folyasztószer égéstermékei) elszívására szolgál.
* Izopropil-alkohol (IPA): A folyasztószer-maradványok és egyéb szennyeződések tisztítására a forrasztás után.



A megfelelő forrasztási technikával és a minőségi kiegészítők használatával tartós és megbízható elektromos kötések hozhatók létre. Fontos a biztonságra való odafigyelés, mivel a forrasztópáka forró, és a forrasztás során keletkező gőzök belélegzése káros lehet.

További információért keressen minket bizalommal: info@gazdafielectronic.hu
Detalii Produse similare Date Recenzii
  • Berendezés elektromos érintésvédelmi osztálya: I
    Forrasztó rendszer kiegészítő védelme: ESD Safe
  • Garancia
    2 év
    Gyártói cikkszám
    DED7541
    Putere
    60W
    Típus
    Forrasztó állomás
    Tömeg
    1,6 kg
    Gyártó
    DEDRA
    Numar articol
    DED7541
    Stare
    Produs de desfacere
