Detalii produs
Categorie principala >Sigurante si accesorii >Sigurante Schneider >2 poli

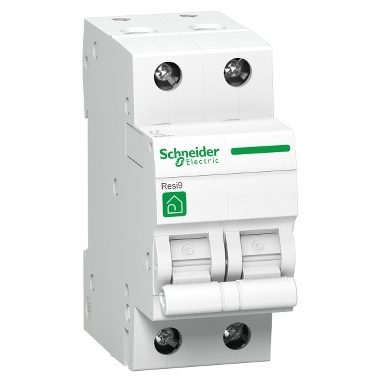

SCHNEIDER R9F14263 RESI9 kismegszakító, 2P, C, 63A

Produs de desfacere
SCHNEIDER R9F14263 RESI9 kismegszakító, 2P, C, 63A
Pret recomandat de vanzare: 145,07 RON
113,11 RON
Transport gratuit!
db Adauga in cos Adauga in cos
RAKTÁRKÉSZLET FEJLESZTÉS ALATT

Schneider Villanyszerelői zsebkönyv 2026



Easy9 EU katalógus





Ez a termék egy Resi9 kisfeszültségű kismegszakító/automata (MCB). Ez az 1P,2P,3P,4P kismegszakítók C és B kioldási görbével. Az Icn névleges rövidzárlati megszakítókapacitása legfeljebb 4,5kA 230 V-os váltóáram esetén, az EN/IEC 60898-1 szabványnak megfelelően. Ez a termék megfelel az EN/IEC 60898-1 szabványnak. Ez a kismegszakító védi az áramkört a rövidzárlattól és a túlterheléstől is egyaránt. A Resi9 kettős csatlakozású alsó betáplálási rendszerű, amely a villás fésűs gyűjtősíneknek köszönhetően minimalizált huzalozást igényel. A Resi9 az egyik legelterjedtebb lakossági/kivitelezői és társasházakban használt kismegszakító/automata Magyarországon.Elektromos élettartama akár 4000 ciklus is lehet, mechanikai élettartama pedig akár 10 000 ciklus is lehet. Az Ue üzemi feszültség 230 V~. Az Ui névleges szigetelési feszültség 440 V~. Az üzemi frekvencia 50 Hz vagy 60 Hz. A terméket DIN sínre lehet felszerelni. Szélessége 1,2,3,4 modul. A termék színe fehér (RAL9003). A méret (szélesség) 18 mm x (magasság) 85 mm x (mélység) 75 mm. Az IEC 60529 szabvány szerint a szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. Tárolási hőmérséklet: -40-80°C. A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.

SCHNEIDER R9F14263 általános leírása:

A kismegszakítók más néven automaták az elektromos hálózatok egyik legfontosabb védelmi elemei. Feladatuk, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsák az áramkört, így megvédve az elektromos berendezéseket és a vezetékeket a károsodástól, valamint elkerülve a tűzveszélyt.



Működési elv
A kismegszakítók két fő részből állnak: egy elektromágneses és egy hőelemes kioldóból.
* Elektromágneses kioldó: Ez a rész a rövidzárlatok ellen nyújt védelmet. Amikor a hálózatban rövidzárlat keletkezik, a hirtelen megnövekedett áram erős mágneses teret hoz létre, amely az elektromágneses kioldót működésbe hozza, és megszakítja az áramkört.
* Hőelemes kioldó: A hőelemes kioldó a túlterhelés ellen véd. Ha az áram túl hosszú ideig halad át a vezetékben, a hőelemes kioldó felmelegszik és megolvad, így megszakítva az áramkört.



Típusok és jellemzők
* Kioldási karakterisztika: A kismegszakítók különböző kioldási karakterisztikával készülnek (B, C, D), amelyek a különböző terhelésekhez és alkalmazásokhoz igazodnak.

A kismegszakítók kioldási karakterisztikája:
Mi is az a kioldási karakterisztika?
A kismegszakító kioldási karakterisztikája azt határozza meg, hogy a készülék milyen gyorsan és milyen áramértéknél kapcsol ki. Más szavakkal, ez a karakterisztika megmutatja, hogy a kismegszakító hogyan reagál a különböző túlterhelési és rövidzárlati helyzetekben.

Miért fontos a kioldási karakterisztika?
A különböző elektromos hálózatokban eltérő terhelési viszonyok alakulhatnak ki. Például egy háztartási hálózatban más a terhelés, mint egy ipari környezetben. A kioldási karakterisztika biztosítja, hogy a kismegszakító a megfelelő időben és a megfelelő körülmények között kapcsoljon ki, így védve az elektromos berendezéseket és a vezetékeket.

A leggyakoribb kioldási karakterisztikák:
* B karakterisztika: Általános célú kismegszakítók, amelyeket elsősorban háztartási és könnyű ipari alkalmazásokban használnak. A túlterhelésre viszonylag lassabban reagálnak, de a rövidzárlatokat gyorsan megszakítják.
* C karakterisztika: Széles körben alkalmazott karakterisztika, amely a B karakterisztikánál gyorsabban reagál a túlterhelésre. Otthonokban és kisebb ipari létesítményekben is gyakran használják.
* D karakterisztika: Nagy indítóáramok esetén használják, például motorok indításakor. A túlterhelésre lassabban reagál, mint a B és C karakterisztikák, de a nagy rövidzárlati áramokat gyorsan megszakítja.
* K karakterisztika: Elektronikus eszközök védelmére alkalmas, mivel nagyon gyorsan reagál a rövidzárlatokra, de a túlterhelésre viszonylag lassan.



Miért fontos megérteni a kioldási karakterisztikát?
* Megfelelő kismegszakító kiválasztása: A kioldási karakterisztika alapján tudjuk kiválasztani a megfelelő kismegszakítót az adott alkalmazáshoz.
* Hibaelhárítás: Ha a kismegszakító gyakran kikapcsol, a karakterisztika alapján tudjuk megállapítani, hogy az ok túlterhelés vagy rövidzárlat.
* Védelem optimalizálása: A megfelelő karakterisztika kiválasztásával optimalizálhatjuk az elektromos hálózat védelmét.



Összefoglalva:
A kismegszakító kioldási karakterisztikája egy fontos paraméter, amely meghatározza a készülék viselkedését különböző terhelési körülmények között. A megfelelő karakterisztika kiválasztása elengedhetetlen az elektromos hálózat biztonságos és hatékony működéséhez.



A kismegszakítók további fontosabb jellemzői:
* Pólusszám: Egyfázisú és háromfázisú kismegszakítók léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a kismegszakító folyamatosan el tud vezetni.
* Névleges feszültség: A kismegszakítónak megfelelő feszültségszintre kell választani.
* Megszakítási képesség: Ez a legnagyobb áram, amelyet a kismegszakító biztonságosan megszakíthat.



Felhasználási területek
A kismegszakítókat széles körben alkalmazzák:
* Lakóépületek: Az elektromos hálózatok védelmére, a túláram és a rövidzárlat elleni védelem biztosítására.
* Ipari létesítmények: Gépek, berendezések védelmére.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerének védelmére.



Előnyök
* Biztonság: Megakadályozzák a tűzveszélyt és az elektromos berendezések károsodását.
* Megbízhatóság: Hosszú élettartamúak és megbízhatóan működnek.
* Egyszerű kezelhetőség: A legtöbb kismegszakító kézi úton is ki- és bekapcsolható.
* Szelektív működés: Lehetővé teszik a hibás áramkörök szelektív leválasztását.



Fontos tudnivalók
* A kismegszakítókat szakembernek kell kiválasztania és beépítenie.
* Rendszeresen ellenőrizni kell a kismegszakítók állapotát.
* A kismegszakítót soha ne cserélje nagyobb névleges áramú típusra!
* Ha a kismegszakító gyakran kikapcsol, hívjon szakembert.



Összefoglalva: A kismegszakítók nélkülözhetetlen elemei az elektromos hálózatoknak. Biztonságos és megbízható működést biztosítanak, megvédve az elektromos berendezéseket és a vezetékeket a károsodástól.

További információért keressen minket bizalommal: info@gazdafielectronic.hu
Produse similare Date Recenzii
  • Gyártó
    Schneider Electric
    Gyártói cikkszám
    R9F14263
    IP Védettség
    IP 20
    Karakterisztika
    C
    Magasság
    85 mm
    Mélység
    75 mm
    Névleges áramerősség
    63 A -30 °C
    Névleges lökőfeszültség-állóság (Uimp)
    4 kV
    REACH
    A referencia nem tartalmaz SVHC-t a határérték felett
    ROSH
    Megfelelő
    Szabvány
    EN/IEC 60947
    Szélesség
    36 mm
    Szín
    fehér
    Termékcsalád
    Resi9
    Típus
    kismegszakító
    Gyártó
    SCHNEIDER
    Numar articol
    R9F14263
    Site web
    https://eref.se.com/hu/hu/average/product/R9F14263
    Stare
    Produs de desfacere
