Termék részletek

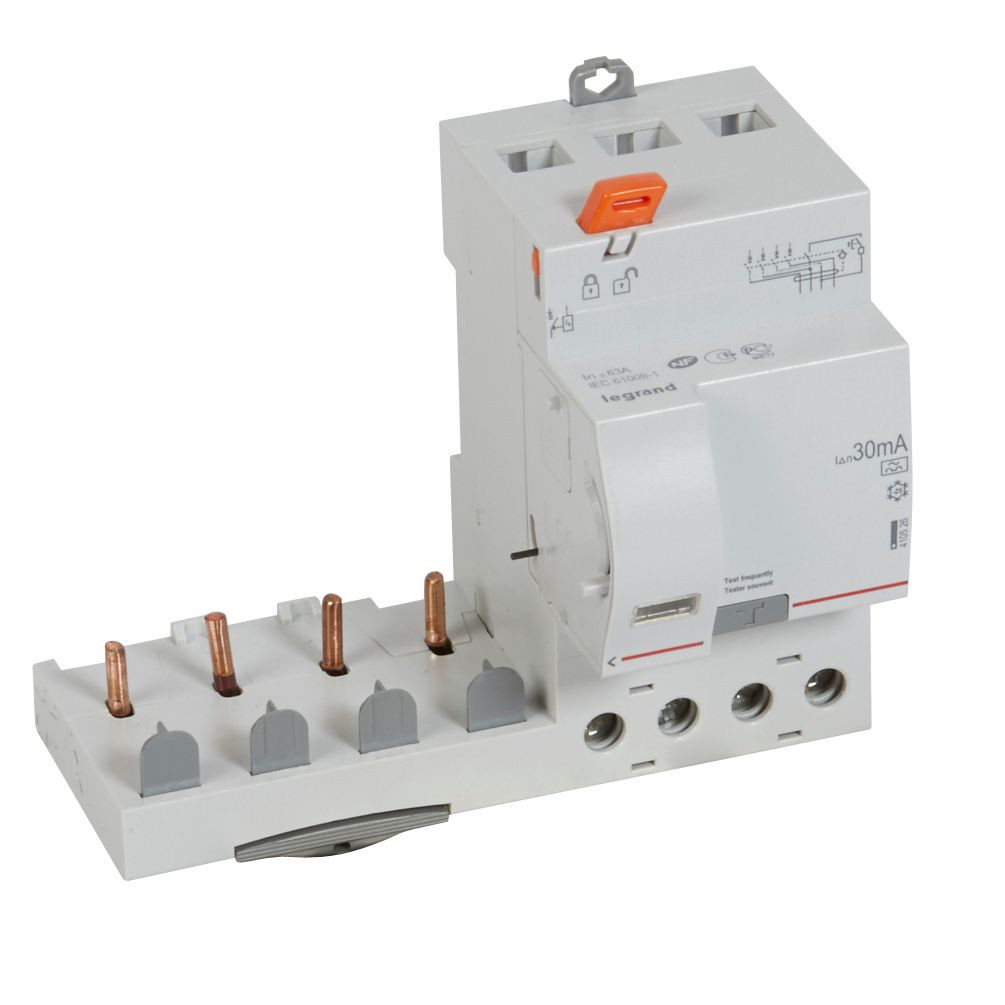

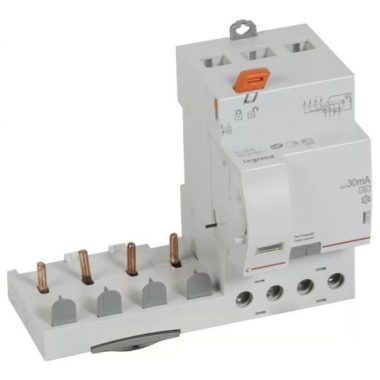

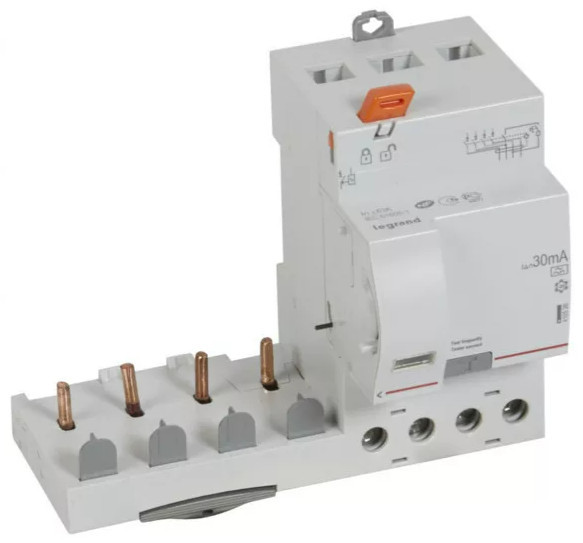

LEGRAND 410526 DX3 áramvédő relé 4P 400V~ A 63A 30mA
 |
|
LEGRAND 410526 általános leírása:
Működési elv
Az áramvédő kapcsoló, más néven FI relé, egy olyan elektromos védelmi eszköz, amely az elektromos hálózatban keletkező kis értékű szivárgó áramokat érzékeli és megszakítja az áramkört. A működésének alapja az a tény, hogy hibátlan állapotban az elektromos hálózatban a fázisvezetékben folyó áramnak meg kell egyeznie a nullavezetőben folyó árammal. Ha valamilyen hiba miatt ez az egyensúly felborul (például egy személy hozzáér egy feszültség alatt álló vezetőhöz), akkor az FI relé érzékeli a különbséget és kikapcsolja az áramot, így megvédve az embert az áramütéstől.
Jellemzői
* Érzékenység: Az FI relék különböző érzékenységgel készülnek, ami azt jelenti, hogy különböző nagyságú szivárgó áramokra reagálnak.
* Kioldási idő: A kioldási idő az, hogy mennyi idő alatt kapcsol ki a relé, ha hiba lép fel. Ez általában nagyon rövid, néhány ezredmásodperc.
* Pólusszám: Egyfázisú és háromfázisú FI relék léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a relé folyamatosan el tud vezetni.
FI relék típusai: Melyiket válasszuk?
Az FI relék, vagyis az áramvédő kapcsolók különböző típusokban érhetők el, amelyeket elsősorban a védendő hálózat jellegzetességei és a hibaáram típusai alapján választunk ki. Íme a leggyakoribb típusok:
AC típusú FI relék
* Múltbéli sztenderd: Régebben ez volt a legelterjedtebb típus, azonban ma már a szabványok számos országban tiltják az új épületekben történő alkalmazását.
* Váltakozó áramú hibaáramok érzékelése: Kizárólag az 50/60 Hz-es váltakozó áramú hibaáramokat érzékeli.
* Korlátozott alkalmazási terület: Ma már csak olyan hálózatokban ajánlott, ahol kizárólag ohmos terhelések vannak (pl. hagyományos fűtőtestek).
A típusú FI relék
* Modern megoldás: Az AC típusú relék továbbfejlesztett változata az A tipusú kivitel.
* Váltakozó és egyenáramú hibaáramok érzékelése: Érzékeli mind a váltakozó, mind az egyenáramú hibaáramokat, amelyek a modern elektronikus eszközökben gyakran előfordulnak.
* Széleskörű alkalmazhatóság: Háztartásokban és kisebb ipari létesítményekben is alkalmazható.
F típusú FI relék
* Magas frekvenciás hibaáramok érzékelése: Kiválóan alkalmasak olyan eszközök védelmére, amelyek magas frekvenciás zavarokat keltenek (pl. inverterek, frekvenciaváltók).
* Széles frekvenciatartomány: Az F típusú relék akár 1000 Hz-ig képesek hibaáramokat érzékelni.
* Speciális alkalmazások: Ipari környezetben, ahol a hagyományos elektronikus eszközök mellett frekvenciaváltók is működnek, az F típusú relék a legmegfelelőbbek.
B és B+ típusú FI relék
* Nagy érzékenység: Rendkívül kis hibaáramokra is érzékenyek, ezért olyan helyeken alkalmazzák őket, ahol a legkisebb szivárgó áram is veszélyt jelenthet (pl. uszodák, kórházak).
* DC komponens érzékelés: Az egyenáramú komponensre is érzékenyek, így a modern elektronikus eszközök védelmére is alkalmasak.
* Speciális alkalmazások: A B és B+ típusú reléket általában olyan helyeken alkalmazzák, ahol fokozott a biztonsági követelmény.
Melyik típust válasszam?
A megfelelő FI relé kiválasztásakor a következőket kell figyelembe venni:
* A védendő hálózat jellege: Milyen típusú terhelések vannak a hálózaton (ohmos, induktív, kapacitív)?
* A hibaáram várható típusa: Váltakozó, egyenáramú vagy magas frekvenciás?
* A biztonsági követelmények: Milyen szinten kell biztosítani a védelmet?
Összefoglalva: Az FI relék különböző típusai eltérő tulajdonságokkal rendelkeznek, és különböző alkalmazási területekhez ajánlottak. A megfelelő típus kiválasztásához érdemes szakember segítségét kérni, hogy biztosítsuk az optimális védelmet.
Fontos megjegyezni: Az elektromos biztonság érdekében mindig a vonatkozó szabványoknak és előírásoknak megfelelően kell kiválasztani és telepíteni az FI reléket.
Felhasználási területek
Az FI reléket széles körben alkalmazzák:
* Lakóépületek: Fürdőszobákban, konyhákban, kültéri csatlakozásokban kötelező a használata.
* Ipari létesítmények: Gépek, berendezések védelmére, különösen nedves vagy vezető anyagokkal érintkező helyeken.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerében.
* Szabadtéri területek: Kültéri világítás, szivattyúk, kerti eszközök védelmére.
Ipari alkalmazások
Az iparban az FI reléknek kiemelt szerepük van:
* Gépipar: A gépek elektromos rendszerének védelme, különösen a nedves vagy poros környezetben működő gépeknél.
* Élelmiszeripar: Az élelmiszer-feldolgozó gépek és berendezések védelme, ahol a víz jelenléte fokozott veszélyt jelent.
* Vegyipar: Korrozív környezetben működő berendezések védelme.
* Építőipar: Kültéri munkagépek, világítás, ideiglenes áramellátások védelme.
Az FI relé jelentősége az iparban
* Biztonság: Az ipari környezetben a balesetek elkerülése kiemelten fontos. Az FI relék jelentősen csökkentik az áramütés kockázatát.
* Berendezések védelme: Az FI relék megvédik a drága ipari berendezéseket a károsodástól, ami csökkenti a termelési kiesést.
* Tűzvédelem: A szivárgó áramok okozta tüzek megelőzése érdekében is fontos az FI relék alkalmazása.
* Jogszabályi előírások: Sok ipari környezetben az FI relék alkalmazása jogszabályi követelmény.
Összefoglalva: Az áramvédő kapcsoló (FI relé) nélkülözhetetlen eszköz az elektromos biztonság szempontjából, mind a háztartásokban, mind az ipari környezetben. Azáltal, hogy érzékeli és megszakítja a szivárgó áramokat, megvéd minket az áramütéstől, valamint az elektromos berendezéseket a károsodástól.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Anyag: Műanyag
Feszültség: 400V
Áramerősség: 63A
PL1
410500.dwg
410500-WEB-360.zip
F01305EN-05.pdf
G8191D.pdf
LGKDUTTXKK.PDF
LGQNKOEWNZ.PDF
-
Gyártó LEGRANDAnyag MüanyagGyártói cikkszám 410526Kimeneti áramerősség 63ANévleges feszültség (Un) 400VTípus Áramvédő reléVonalkód / EAN-kód 3245064105262Letölthető tartalmak Névleges áram - EF000001 63Névleges szigetelési feszültség Ui - EF001366 500pólusok száma - EF001391 4Késleltetés állítható - EF001420 NemMax. késleltetési idő - EF001421 0Szivárgási áram típusa - EF002560 ATúláram kapacitás - EF002564 -Szennyeződési fokozat - EF002570 2Névleges hibaáram - EF003975 0.03Névleges feszültség - EF005127 250Teljesítmény veszteség - EF005387 -Frekvencia - EF005455 50 HzVédettségi fokozat (IP) - EF005474 IP20Csatlakoztatható vezető keresztmetszet szilárd vezető esetén - EF007337 1.5Csatlakoztatható vezető keresztmetszet többelhegesztett - EF007343 1.5Zárral ellátva - EF007385 IgenÜzem közbeni környezeti hőmérséklet - EF007515 -25Beállítható névleges meghibásodási áram - EF008874 NemZavaró kioldás elleni verzió - EF009497 NemMinősített impulzus ütések feszültsége Uimp - EF011980 4Gyártó LEGRANDCikkszám 410526
