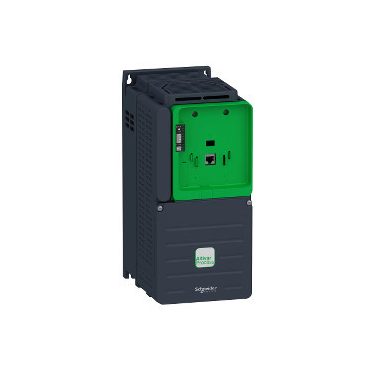

SCHNEIDER ATV930D11N4Z Altivar Process ATV930 frekvenciaváltó, 11kW, 3f, 400 VAC, IP21, falra szerelhető, kijelző nélkül
|
Schneider Villanyszerelői zsebkönyv 2026
Altivar Process ATV930 frekvenciaváltó, 11kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül
SCHNEIDER ATV930D11N4Z általános leírása:
A frekvenciaváltók és a lágyindítók olyan eszközök, amelyeket elektromos motorok vezérlésére használnak, de eltérő célokkal és működési elvekkel rendelkeznek. Mindkettő fontos szerepet játszik az ipari automatizálásban és az energiagazdálkodásban.
Frekvenciaváltó (VFD - Variable Frequency Drive, vagy VSD - Variable Speed Drive)
A frekvenciaváltó egy olyan elektronikus eszköz, amely az elektromos motorok fordulatszámát szabályozza a motorra jutó tápfeszültség frekvenciájának és feszültségének változtatásával.
Működése:
A frekvenciaváltó három fő részből áll:
* Egyenirányító (Rectifier): A bemeneti váltakozó áramot (AC) egyenárammá (DC) alakítja. Ez általában diódahíddal történik.
* Közbenső kör / Egyenáramú busz (DC Bus): A keletkezett egyenáramot kondenzátorok szűrik és stabilizálják, kisimítva a feszültségingadozásokat.
* Inverter: A stabilizált egyenáramot újra váltakozó árammá alakítja, de immár változtatható frekvenciával és feszültséggel. Ezt általában IGBT (Insulated Gate Bipolar Transistor) tranzisztorok gyors kapcsolgatásával, ún. impulzusszélesség-modulációval (PWM) valósítják meg.
A motor fordulatszáma az aszinkron motoroknál a tápláló feszültség frekvenciájával arányos. A frekvenciaváltóval a motorra jutó frekvencia szabályozásával pontosan beállítható a motor fordulatszáma. A feszültség és frekvencia arányát (U/f) általában állandóan tartja a frekvenciaváltó, hogy a motor mágneses telítettsége ne változzon, és a nyomatéka optimális maradjon.
Jellemzői:
* Fokozatmentes fordulatszám-szabályozás: A legfontosabb képesség, lehetővé teszi a motor fordulatszámának pontos beállítását a folyamat igényei szerint.
* Energiamegtakarítás: Különösen ventilátor- és szivattyúalkalmazásokban jelentős energiamegtakarítás érhető el, mivel a motor csak annyira pörög, amennyire szükséges. A teljesítményigény gyakran arányosan csökken a fordulatszám csökkenésével.
* Lágy indítás és leállítás: Képes a motor feszültségét és frekvenciáját fokozatosan növelni és csökkenteni, elkerülve a hirtelen áramlökéseket és mechanikai igénybevételeket.
* Nyomatékszabályozás: Bizonyos típusok (vektoros szabályozású frekvenciaváltók) képesek a motor nyomatékának pontos szabályozására is, akár alacsony fordulatszámon is nagy nyomatékot biztosítva.
* Forgásirány-váltás: Egyszerűen megoldható a motor forgásirányának megváltoztatása.
* Motorvédelem: Beépített védelmi funkciókkal rendelkezik (túlterhelés, túlmelegedés, fáziskimaradás stb.).
* Komplexitás és ár: A lágyindítókhoz képest bonyolultabb szerkezetűek és drágábbak.
Felhasználási területei:
* Szivattyúk és ventilátorok: Változtatható áramlási sebesség vagy nyomás szabályozására.
* Szállítószalagok: A szállítási sebesség pontos beállítására.
* Daruk, emelőgépek: Pontos pozícióvezérlésre, lágy indításra és leállításra, biztonságos üzemeltetésre.
* Extruderek, prések, szerszámgépek: Folyamatosan változó sebességet igénylő gyártási folyamatokban.
* HVAC rendszerek (fűtés, szellőzés, légkondicionálás): Energiahatékony működéshez.
* Mixerek, keverők: A keverési sebesség optimalizálására.
* Kompresszorok: A nyomásigényhez igazodó kapacitásszabályozásra.
Lágyindító (Soft Starter)
A lágyindító egy olyan eszköz, amely az elektromos motor indításakor ideiglenesen csökkenti a tápfeszültséget és ezzel az indítási áramlökést, valamint a mechanikai igénybevételt.
Működése:
A lágyindító főleg tirisztorokat (vagy más félvezető elemeket) használ, amelyeket a motor tápellátásának sorába kötnek. Az indítás során a lágyindító fokozatosan növeli a motorra jutó feszültséget (a vezetési szög szabályozásával), így a motor nyomatéka és áramfelvétele is fokozatosan emelkedik a névleges értékre. Amint a motor elérte a névleges fordulatszámát, a lágyindító általában egy beépített belső áthidaló érintkezővel (bypass kontaktor) áthidalja magát, így a motor közvetlenül a hálózatra kapcsolódik, és a lágyindító nem termel hőveszteséget az üzemállapot során.
Jellemzői:
* Csökkentett indítási áram: Megakadályozza a hirtelen, nagy áramlökéseket, amelyek károsíthatják a motort, a gépet és az elektromos hálózatot (pl. feszültségesés, megszakító leoldás).
* Lágy mechanikai indítás: Elkerüli a hirtelen nyomatéklökéseket, ami csökkenti a mechanikai kopást a meghajtott gépen (pl. ékszíjak, fogaskerekek, csapágyak). Ezáltal nő a berendezés élettartama és csökken a karbantartási igény.
* Lágy leállítás (opcionális): Egyes lágyindítók képesek a motor fokozatos leállítására is, ami például szivattyúknál megakadályozza a vízkalapács jelenséget.
* Nincs fordulatszám-szabályozás: A lágyindító csak az indítás és leállítás fázisában szabályozza a motort, normál üzemben a motor névleges fordulatszámon jár. Nem képes a folyamatos fordulatszám-szabályozásra.
* Egyszerűbb és olcsóbb: Általában egyszerűbb szerkezetűek és olcsóbbak, mint a frekvenciaváltók.
* Beépített védelmek: Túlterhelés, fázishiba elleni védelem.
Felhasználási területei:
* Szivattyúk: A vízkalapács effektus elkerülése, a csővezeték-rendszer védelme.
* Ventilátorok: A szíj- és csapágykopás csökkentése.
* Kompresszorok: A mechanikai igénybevétel csökkentése indításkor.
* Szállítószalagok: Az anyagok és a szállítószalag lágy indítása, elkerülve a rángatást és a csúszást.
* Daruk, emelőgépek: Kisebb emelési alkalmazásoknál a terhelés lágy indítása.
* Fűrészek, darálók: Az indítási sokk csökkentése.
* Olyan alkalmazások, ahol a motor egy fix fordulatszámon működik, de a lágy indítás és/vagy leállítás előnyös a mechanikai védelem és az energiafelvétel szempontjából.
Fő különbség összefoglalva:
* Frekvenciaváltó: Folyamatos fordulatszám-szabályozásra alkalmas, a frekvencia és feszültség változtatásával. Drágább, komplexebb.
* Lágyindító: Csak az indítás és leállítás folyamatát szabályozza a feszültség fokozatos emelésével/csökkentésével, hogy elkerülje a nagy áramlökéseket és a mechanikai igénybevételeket. Normál üzemben a motor névleges fordulatszámon jár. Olcsóbb, egyszerűbb.
A választás a konkrét alkalmazás igényeitől függ. Ha folyamatos sebességszabályozásra van szükség, frekvenciaváltó a megoldás. Ha csak a lágy indítás és leállítás a cél, egy lágyindító elegendő és költséghatékonyabb lehet.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
1 711 405 Ft
-
Gyártó SCHNEIDERFázisok száma 3Gyártói cikkszám ATV930D11N4ZHosszúság 51 cmIP Védettség IP 21Magasság 345 mmMélység 225 mmREACH A referencia nem tartalmaz SVHC-t a határérték felettROSH Proaktív megfelelőség (A termék nem tartozik az EU RoHS jogi hatálya alá)Szélesség 155 mmTípus frekvenciaváltóÜtésállóság 15 gn esetén 11 ms megfelel IEC 60068-2-27, Ea tesztekZajszint 56 dB[Us] névleges betáplálási feszültség 380...480 V -15...20 %[Us] névleges tápfeszültség 380...480 VVonalkód / EAN-kód 3606489740085Szélesség - EF000008 155Magasság - EF000040 345Mélység - EF000049 225Teljesítményfogyasztás - EF000346 -Vezérlőelemmel - EF001538 IgenDigitális bemenetek száma - EF001992 8Digitális kimenetek száma - EF001993 1Analóg bemenetek száma - EF001994 3Analóg kimenetek száma - EF001995 2LON támogatási protokoll - EF003017 NemHW interfészek száma ipari Ethernethez - EF003020 0HW interfész RS-232-esek száma - EF003021 0HW-interfészek száma RS-422 - EF003022 0HW-interfészek száma RS-485 - EF003023 3HW-interfaces soros TTY száma - EF003024 0HW-interfészek száma USB - EF003025 0HW interfészek párhuzamos száma - EF003026 0Egyéb HW-interfészek száma - EF003027 0Optikai interfésszel - EF003028 NemTCP/IP támogatási protokoll - EF003050 NemASI támogató protokoll - EF003051 NemPROFIBUS támogató protokoll - EF003052 IgenCAN támogatási protokoll - EF003053 IgenINTERBUS támogatási protokoll - EF003054 NemKNX támogatási protokoll - EF003055 NemModbus támogatási protokoll - EF003057 NemTámogató protokoll az Adatmagaslat számára - EF003058 NemDeviceNet támogatási protokoll - EF003059 IgenSUCONET támogató protokoll - EF003060 NemTámogató protokoll egyéb buszrendszerekhez - EF003062 IgenVédettségi fokozat (IP) - EF005474 IP20SERCOS támogatási protokoll - EF006657 NemINTERBUS-Safety támogató protokoll - EF006662 NemPROFINET interfészek száma - EF006932 0AS-Interface Safety at Work támogató protokoll - EF007519 NemDeviceNet Safety támogatási protokoll - EF007520 NemEtherNet/IP támogatási protokoll - EF007521 IgenFoundation Fieldbus támogatási protokoll - EF007522 NemPROFINET CBA támogatási protokoll - EF007524 NemPROFINET IO támogatási protokoll - EF007525 IgenPROFIsafe támogatási protokoll - EF007526 NemTámogató protokoll a SafetyBUS p számára - EF007527 NemBACnet támogatási protokoll - EF011944 NemVédelem foka (NEMA) - EF011959 -PC kapcsolat révén - EF006107 NemHálózati feszültség - EF006780 380 - 480Hálózati frekvencia - EF006783 50/60 Hz4-quadrant üzemmód lehetséges - EF006803 IgenÁtalakító típusa - EF006978 U átalakító (U converter)Fázisok száma kimenet - EF006998 3Fázisok száma (bemenet) - EF007117 3Integrált törésellenállás - EF007293 NemIpari területen való alkalmazás engedélyezett - EF007294 IgenAlkalmazás lakó- és kereskedelmi területen engedélyezett - EF007295 IgenMax. kimeneti frekvencia - EF007350 500Max. kimenet lineáris terhelésen a névleges kimeneti feszültségnél - EF007364 11Max. teljesítmény kvadratikus terhelésnél névleges feszültségnél - EF007366 11Relatív szimmetrikus névleges feszültségtűrés - EF007453 10Relatív szimmetrikus nettó frekvencia tűrés - EF007454 5Max. kimeneti feszültség - EF009560 480Névleges kimeneti áram I2N - EF009561 23.5Gyártó SCHNEIDERCikkszám SCHNEIDERATV930D11N4Z
