Termék részletek

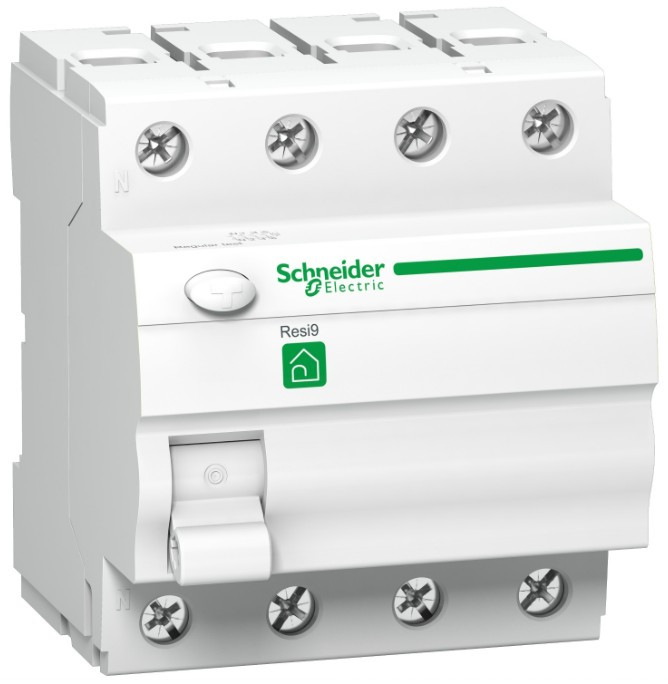

SCHNEIDER R9R11425 RESI9 áram-védőkapcsoló, AC osztály, 4P, 25A, 30mA
 |
Schneider Villanyszerelői zsebkönyv 2026
RESI9 áram-védőkapcsoló, AC osztály, 4P, 25A, 30mA
Ez a termék egy Resi9 kisfeszültségű kismegszakító/automata (MCB). Ez az 1P,2P,3P,4P kismegszakítók C és B kioldási görbével. Az Icn névleges rövidzárlati megszakítókapacitása legfeljebb 4,5kA 230 V-os váltóáram esetén, az EN/IEC 60898-1 szabványnak megfelelően. Ez a termék megfelel az EN/IEC 60898-1 szabványnak. Ez a kismegszakító védi az áramkört a rövidzárlattól és a túlterheléstől is egyaránt. A Resi9 kettős csatlakozású alsó betáplálási rendszerű, amely a villás fésűs gyűjtősíneknek köszönhetően minimalizált huzalozást igényel. A Resi9 az egyik legelterjedtebb lakossági/kivitelezői és társasházakban használt kismegszakító/automata Magyarországon.Elektromos élettartama akár 4000 ciklus is lehet, mechanikai élettartama pedig akár 10 000 ciklus is lehet. Az Ue üzemi feszültség 230 V~. Az Ui névleges szigetelési feszültség 440 V~. Az üzemi frekvencia 50 Hz vagy 60 Hz. A terméket DIN sínre lehet felszerelni. Szélessége 1,2,3,4 modul. A termék színe fehér (RAL9003). A méret (szélesség) 18 mm x (magasság) 85 mm x (mélység) 75 mm. Az IEC 60529 szabvány szerint a szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. Tárolási hőmérséklet: -40-80°C. A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
SCHNEIDER R9R11425 általános leírása:
Működési elv
Az áramvédő kapcsoló, más néven FI relé, egy olyan elektromos védelmi eszköz, amely az elektromos hálózatban keletkező kis értékű szivárgó áramokat érzékeli és megszakítja az áramkört. A működésének alapja az a tény, hogy hibátlan állapotban az elektromos hálózatban a fázisvezetékben folyó áramnak meg kell egyeznie a nullavezetőben folyó árammal. Ha valamilyen hiba miatt ez az egyensúly felborul (például egy személy hozzáér egy feszültség alatt álló vezetőhöz), akkor az FI relé érzékeli a különbséget és kikapcsolja az áramot, így megvédve az embert az áramütéstől.
Jellemzői
* Érzékenység: Az FI relék különböző érzékenységgel készülnek, ami azt jelenti, hogy különböző nagyságú szivárgó áramokra reagálnak.
* Kioldási idő: A kioldási idő az, hogy mennyi idő alatt kapcsol ki a relé, ha hiba lép fel. Ez általában nagyon rövid, néhány ezredmásodperc.
* Pólusszám: Egyfázisú és háromfázisú FI relék léteznek.
* Névleges áram: Ez az a legnagyobb áram, amelyet a relé folyamatosan el tud vezetni.
FI relék típusai: Melyiket válasszuk?
Az FI relék, vagyis az áramvédő kapcsolók különböző típusokban érhetők el, amelyeket elsősorban a védendő hálózat jellegzetességei és a hibaáram típusai alapján választunk ki. Íme a leggyakoribb típusok:
AC típusú FI relék
* Múltbéli sztenderd: Régebben ez volt a legelterjedtebb típus, azonban ma már a szabványok számos országban tiltják az új épületekben történő alkalmazását.
* Váltakozó áramú hibaáramok érzékelése: Kizárólag az 50/60 Hz-es váltakozó áramú hibaáramokat érzékeli.
* Korlátozott alkalmazási terület: Ma már csak olyan hálózatokban ajánlott, ahol kizárólag ohmos terhelések vannak (pl. hagyományos fűtőtestek).
A típusú FI relék
* Modern megoldás: Az AC típusú relék továbbfejlesztett változata az A tipusú kivitel.
* Váltakozó és egyenáramú hibaáramok érzékelése: Érzékeli mind a váltakozó, mind az egyenáramú hibaáramokat, amelyek a modern elektronikus eszközökben gyakran előfordulnak.
* Széleskörű alkalmazhatóság: Háztartásokban és kisebb ipari létesítményekben is alkalmazható.
F típusú FI relék
* Magas frekvenciás hibaáramok érzékelése: Kiválóan alkalmasak olyan eszközök védelmére, amelyek magas frekvenciás zavarokat keltenek (pl. inverterek, frekvenciaváltók).
* Széles frekvenciatartomány: Az F típusú relék akár 1000 Hz-ig képesek hibaáramokat érzékelni.
* Speciális alkalmazások: Ipari környezetben, ahol a hagyományos elektronikus eszközök mellett frekvenciaváltók is működnek, az F típusú relék a legmegfelelőbbek.
B és B+ típusú FI relék
* Nagy érzékenység: Rendkívül kis hibaáramokra is érzékenyek, ezért olyan helyeken alkalmazzák őket, ahol a legkisebb szivárgó áram is veszélyt jelenthet (pl. uszodák, kórházak).
* DC komponens érzékelés: Az egyenáramú komponensre is érzékenyek, így a modern elektronikus eszközök védelmére is alkalmasak.
* Speciális alkalmazások: A B és B+ típusú reléket általában olyan helyeken alkalmazzák, ahol fokozott a biztonsági követelmény.
Melyik típust válasszam?
A megfelelő FI relé kiválasztásakor a következőket kell figyelembe venni:
* A védendő hálózat jellege: Milyen típusú terhelések vannak a hálózaton (ohmos, induktív, kapacitív)?
* A hibaáram várható típusa: Váltakozó, egyenáramú vagy magas frekvenciás?
* A biztonsági követelmények: Milyen szinten kell biztosítani a védelmet?
Összefoglalva: Az FI relék különböző típusai eltérő tulajdonságokkal rendelkeznek, és különböző alkalmazási területekhez ajánlottak. A megfelelő típus kiválasztásához érdemes szakember segítségét kérni, hogy biztosítsuk az optimális védelmet.
Fontos megjegyezni: Az elektromos biztonság érdekében mindig a vonatkozó szabványoknak és előírásoknak megfelelően kell kiválasztani és telepíteni az FI reléket.
Felhasználási területek
Az FI reléket széles körben alkalmazzák:
* Lakóépületek: Fürdőszobákban, konyhákban, kültéri csatlakozásokban kötelező a használata.
* Ipari létesítmények: Gépek, berendezések védelmére, különösen nedves vagy vezető anyagokkal érintkező helyeken.
* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerében.
* Szabadtéri területek: Kültéri világítás, szivattyúk, kerti eszközök védelmére.
Ipari alkalmazások
Az iparban az FI reléknek kiemelt szerepük van:
* Gépipar: A gépek elektromos rendszerének védelme, különösen a nedves vagy poros környezetben működő gépeknél.
* Élelmiszeripar: Az élelmiszer-feldolgozó gépek és berendezések védelme, ahol a víz jelenléte fokozott veszélyt jelent.
* Vegyipar: Korrozív környezetben működő berendezések védelme.
* Építőipar: Kültéri munkagépek, világítás, ideiglenes áramellátások védelme.
Az FI relé jelentősége az iparban
* Biztonság: Az ipari környezetben a balesetek elkerülése kiemelten fontos. Az FI relék jelentősen csökkentik az áramütés kockázatát.
* Berendezések védelme: Az FI relék megvédik a drága ipari berendezéseket a károsodástól, ami csökkenti a termelési kiesést.
* Tűzvédelem: A szivárgó áramok okozta tüzek megelőzése érdekében is fontos az FI relék alkalmazása.
* Jogszabályi előírások: Sok ipari környezetben az FI relék alkalmazása jogszabályi követelmény.
Összefoglalva: Az áramvédő kapcsoló (FI relé) nélkülözhetetlen eszköz az elektromos biztonság szempontjából, mind a háztartásokban, mind az ipari környezetben. Azáltal, hogy érzékeli és megszakítja a szivárgó áramokat, megvéd minket az áramütéstől, valamint az elektromos berendezéseket a károsodástól.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-
Ez a termék egy Resi9 áramvédő-kapcsoló (RCCB). Ez a 4P készülék 25 A-es névleges áramerősséggel rendelkezik, 30 mA-es érzékenységgel és AC típusú védelmi osztállyal. A termék védelmet nyújt a közvetlen vagy közvetett érintés és tűzveszély okozta áramütéssel szemben. Nagy érzékenységű áram-védőkapcsolóként minden csatlakozóaljzathoz ajánlott. Minden fürdőszobai, kültéri berendezéshez kötelező. A Resi9 a családi- és a társasházak lakóépületeibe ideális választás. Ez a termék megfelel az MSZ/EN 61008-2-1 szabványnak. A (Im/ΙΔm) névleges megszakítási és rövidzárlati teljesítmény 500 A. A (Inc/ΙΔc) feltételes névleges rövidzárlati áram 3 kA. A mechanikai élettartam 5000 ciklus, az elektromos élettartam pedig 2000 ciklus. Az Ue üzemi feszültség 400 V~. A frekvencia 50 Hz vagy 60 Hz. A terméket DIN sínre lehet felszerelni. Szélessége 9 mm-es osztásban 8. A termék színe fehér (RAL9003). A méret (szélesség) 77mm × (magasság) 84mm × (mélység) 92mm. A tömege 0,32kg. IP20 fokozatú védettséggel rendelkezik (az MSZ/EN 60529 szabvány szerint), és IP40-es védettségű a moduláris szekrényben. Az üzemi hőmérséklet -5°C és 40°C között van. A tárolási hőmérséklet -30°C és 70°C között van.
Letölthető tartalom - 1
Letölthető tartalom - 2
Letölthető tartalom - 3
Letölthető tartalom - 4
Letölthető tartalom - 5
-
Gyártó SCHNEIDERföldzárlat érzékenység 30 mA megfelel EN/IEC 61009-1Gyártói cikkszám R9R11425Hosszúság 9 cmKarakterisztika ACMagasság 84 mmMélység 92 mmNévleges áramerősség (In) 25ANévleges hibaáram (Idn) 30mANévleges lökőfeszültség-állóság (Uimp) 4 kVPólusok száma 4PREACH A referencia nem tartalmaz SVHC-t a határérték felettROSH MegfelelőSzélesség 77 mmTermékcsalád RESI9Típus áram-védőkapcsolóVonalkód / EAN-kód 3606480503337Rögzítési módszer - EF000003 DIN sín (DIN rail)Feszültség típusa - EF000187 ACBeépített mélység - EF000218 44Névleges áramerősség - EF000227 25Névleges feszültség - EF000228 400Névleges szigetelési feszültség Ui - EF001366 440pólusok száma - EF001391 4Névleges hibaáram - EF002358 0.03Szivárgási áram típusa - EF002560 ACSzelektív védelem - EF002561 NemRövidzárlati megszakítási kapacitás (Icw) - EF002562 -Túláram kapacitás - EF002564 0.25Szennyeződési fokozat - EF002570 2Szélesség moduláris távolságok számában - EF002950 4Rövid idejű késleltetett lekapcsolás - EF003604 NemRAL szám (hasonló) - EF003882 -Robbanásbiztos - EF004663 NemTeljesítmény veszteség - EF005387 1.4Frekvencia - EF005455 50/60 HzVédettségi fokozat (IP) - EF005474 IP20Csatlakoztatható vezető keresztmetszet szilárd vezető esetén - EF007337 1 - 25Csatlakoztatható vezető keresztmetszet többelhegesztett - EF007343 1 - 16Zárral ellátva - EF007385 NemÜzem közbeni környezeti hőmérséklet - EF007515 -5 - 40Minősített impulzus ütések feszültsége Uimp - EF011980 4Kiegészítő berendezés lehetséges IgenGyártó SCHNEIDERCikkszám SCHNEIDERR9R11425
