Termék részletek
SCHNEIDER A9E21180 ACTI9 iRCP fázisfigyelő relé, 2P, 8A, Uc 400 VAC
 |
Schneider Villanyszerelői zsebkönyv 2026
SCHNEIDER A9E21180 általános leírása:
A relé egy olyan elektromechanikus vagy elektronikus eszköz, amely egy kisebb áramkörrel vezérel egy nagyobb teljesítményű áramkört. Az épületvillamosságban számos feladatot lát el, segítve a biztonságos és hatékony működést.
Hogyan működik?
A relé működése egyszerűen szemléltethető egy kapcsolóval, amelyet egy mágnes mozgat. Amikor egy kisebb áramkörben áram folyik, a mágnes behúzódik, és zárja a kapcsolót. Ezáltal a nagyobb teljesítményű áramkör is záródik, és áram folyhat át rajta.
Milyen típusú relék léteznek?
* Elektromechanikus relék: Ezekben a relékben egy elektromágnes mozgatja a fém érintkezőket.
* Elektronikus relék (szilárdtest relék): Ezekben a relékben félvezetők végzik a kapcsolási feladatot.
* Időrelék: Az idő múlásával kapcsolnak vagy szakítanak.
* Feszültségrelék: Egy bizonyos feszültségszint elérésekor kapcsolnak vagy szakítanak.
* Áramrelék: Egy bizonyos áramerősség elérésekor kapcsolnak vagy szakítanak.
Miért használjuk az épületvillamosságban?
* Biztonság: Galvanikus elválasztást biztosít, csökkentve a rövidzárlat kockázatát.
* Védelem: Túlterhelés, rövidzárlat esetén automatikusan megszakítja az áramkört.
* Vezérlés: Kisfeszültségű jellel nagy teljesítményű berendezéseket vezérelhetünk.
* Automatizálás: Automatizálhatunk számos folyamatot, pl. világításvezérlés, fűtés.
Hol használjuk?
* Világításvezérlés: Időzítés, fényérzékelés alapján kapcsolja a világítást.
* Fűtés és hűtés szabályozás: A hőmérséklet érzékelők jelei alapján szabályozza a fűtési és hűtési rendszereket.
* Biztonsági rendszerek: Riasztórendszerekben, tűzjelző rendszerekben.
* Motorvezérlés: Szivattyúk, ventilátorok vezérlésére.
Összefoglalva: A relék nélkülözhetetlen elemei az épületvillamosságnak. Segítségükkel biztonságosabb, hatékonyabb és kényelmesebb működést érhetünk el.
További információért keressen minket bizalommal: info@gazdafielectronic.hu
-

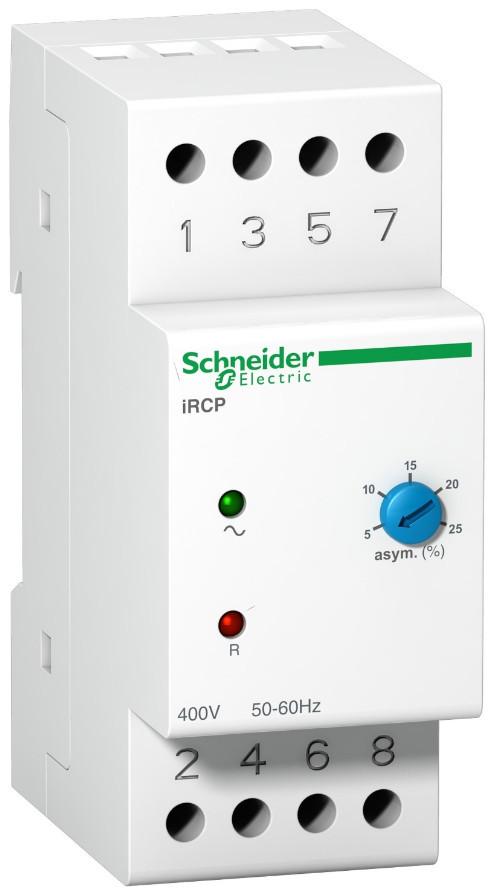

Ez a termék egy Acti9 iRCP fázisszabályozó relé. A feszültségmérési tartomány 0,15-10 V~. Figyeli a fázisokat és a feszültség jelenlétét a 3 fázisú áramkör 3 fázisában. Jelez továbbá bármilyen fázisveszteséget vagy inverziót. 1 meghibásodásbiztos átkapcsoló érintkezőt biztosít. A paraméterbeállítás az előlapon történik, közvetlen skálázással, csavarhúzóval. Használható például egy háromfázisú motor áramellátásának vezérlésére. A kijelző pontossága +/- 10% a méréshatárra. A kioldás késleltetése 0,3 s. Az Uc tápfeszültség 400 V~ +/- 15%. Az üzemi frekvencia 50 Hz vagy 60 Hz. A váltóérintkező áram kimeneti feszültsége 8A 250 V~ esetén, cos phi = 1. Az elülső oldalon a zöld LED a feszültség jelenlétét jelzi. A piros LED hibát jelez. A fogyasztás 3 VA. Az elosztott teljesítmény 2 W. Szélessége 9 mm-es osztásban 4. A védettség IP20. A méret (szélesség) 36mm × (magasság) 88,1mm × (mélység) 65mm. Az üzemi hőmérséklet -5°C és + 55°C között van. Tárolási hőmérséklet: -40°C - + 80°C.
Letölthető tartalom - 1
Letölthető tartalom - 2
Letölthető tartalom - 3
-
Gyártó SCHNEIDERGyártói cikkszám A9E21180Magasság 88,1 mmMélység 67 mmROSH MegfelelőSzélesség 36 mmTermékcsalád ACTI9Típus fázisfigyelő relé[Us] névleges betáplálási feszültség 400 V AC/DC 50/60 HzVonalkód / EAN-kód 3606480377495Letölthető tartalmak Szélesség - EF000008 36Magasság - EF000040 88.1Mélység - EF000049 67Feszültség mérési tartomány - EF002486 0.15 - 10Feszültség típusa (tápfeszültség) - EF002991 ACKülső tápegység szükséges - EF003292 NemLeszedhető bilincsekkel - EF003340 NemElektromos csatlakozás típusa - EF003961 Csavaros csatlakozás (Screw connection)Feszültség típusa (üzemi feszültség) - EF005294 -Névleges kapcsolási áram - EF006706 8Táplálási feszültség AC 50 Hz - EF007532 400 - 400Tápfeszültség AC 60 Hz - EF007533 400 - 400Tápfeszültség DC - EF007534 - - -Max. engedélyezett késleltetési idő bekapcsoláskor - EF008189 -Min. állítható késleltetés az energiaellátás bekapcsolásakor - EF008190 -Üzemeltetési feszültség AC 50 Hz - EF008206 - - -Üzemeltetési feszültség AC 60 Hz - EF008207 - - -Üzemeltetési feszültség DC - EF008208 - - -Normál zártaként működő érintkezők száma - EF008255 0Normál nyitott érintkezők száma - EF008256 0Váltóérintkezők száma - EF008257 1Fázissorrend ellenőrzés - EF003412 IgenFázishiba detektálás - EF003413 IgenAlacsony feszültség érzékelés funkció - EF003414 NemTúlfeszültség-észlelés funkció - EF003415 NemFázis kiegyenlítetlenség figyelése - EF003416 IgenMax. megengedett kikapcsolási késleltetési idő - EF008191 0.3Min. állítható kikapcsolási késleltetési idő - EF008192 -Gyártó SCHNEIDERCikkszám A9E21180
